广东某高速公路改扩建项目

作者:小编2021-07-04 16:07:46

广东某高速公路改扩建项目

摊铺压实质量管控系统

广东某高速公路改扩建项目，路线长度69.441km（大昌口枢纽立交和林屋枢纽立交已按八车道进行扩建）。采用双向8车道，路基宽度42m，设计荷载为公路-I级，计算行车速度120km/h的高速公路技术标准，扩建按两侧加宽拼接方式进行。新建机场北互通立交，利用大昌口（枢纽）、林屋（枢纽）2处互通立交；新增服务区1处，扩建服务区1处。同步建设机场北互通立交连接线长3.155km。该项目在施工过程中采用本公司研发的路面摊铺压实智能管控系统，减少的人力物力成本，结合物联网技术，实时监测摊铺、压实温度、速度、遍数、轨迹等数据并做精准分析展示，以供施工实时导航及远程质量管控。同时所监测的数据分析判断后，发现数据偏差及时预警；并将采集的数据传输至云平台存储，防止改动，便于追溯。

茂名至湛江高速改扩建工程(图1)

摊铺压实质量管控系统

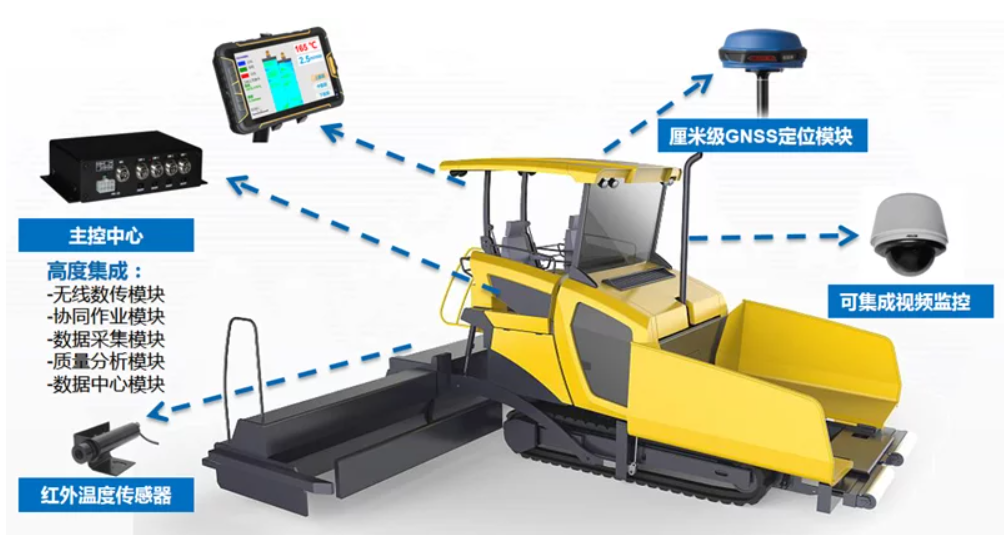

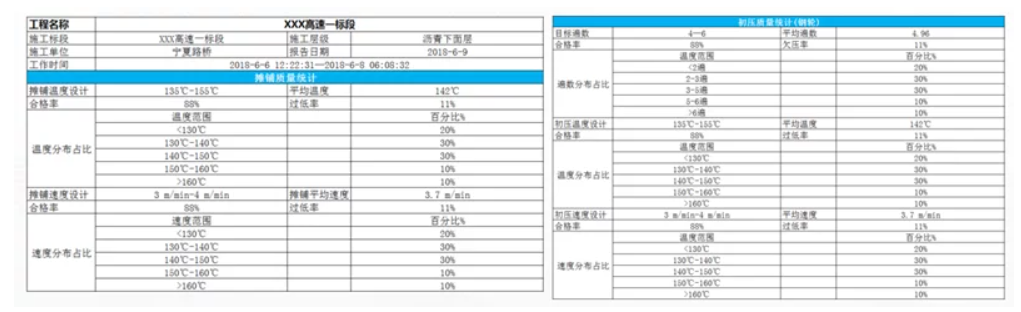

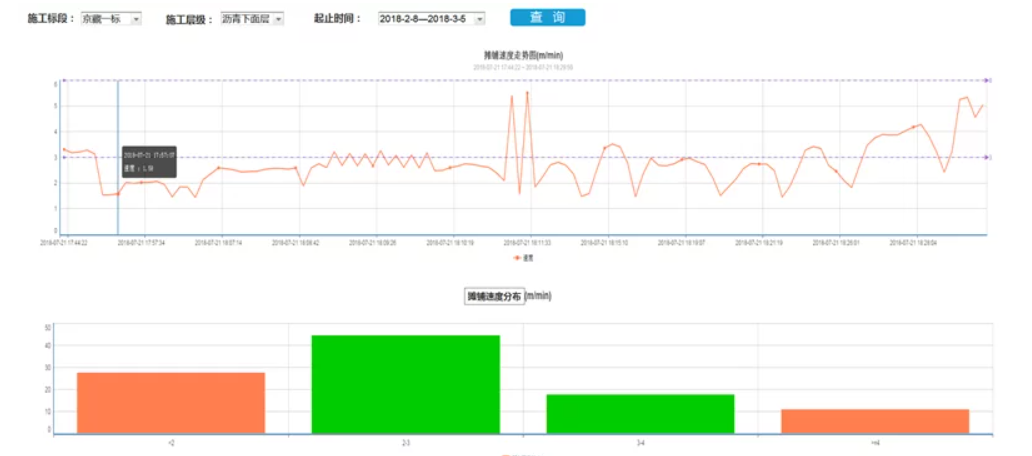

针对摊铺机进行数字化改造，在不破坏机器的前提下加装 GNSS 厘米级定位系统、温度传感器、平板电脑、视频监控系统等组件，实施监测摊铺温度、速度等质量数据，摊铺碾压后台界面记录和存储施工过程所有的数据，提供摊铺温度云图、位置、速度波动等数据，并为质量回溯提供数据支撑

摊铺机-安装组件

摊铺压实质量管控系统(图2)

广东某高速公路改扩建项目(图5)

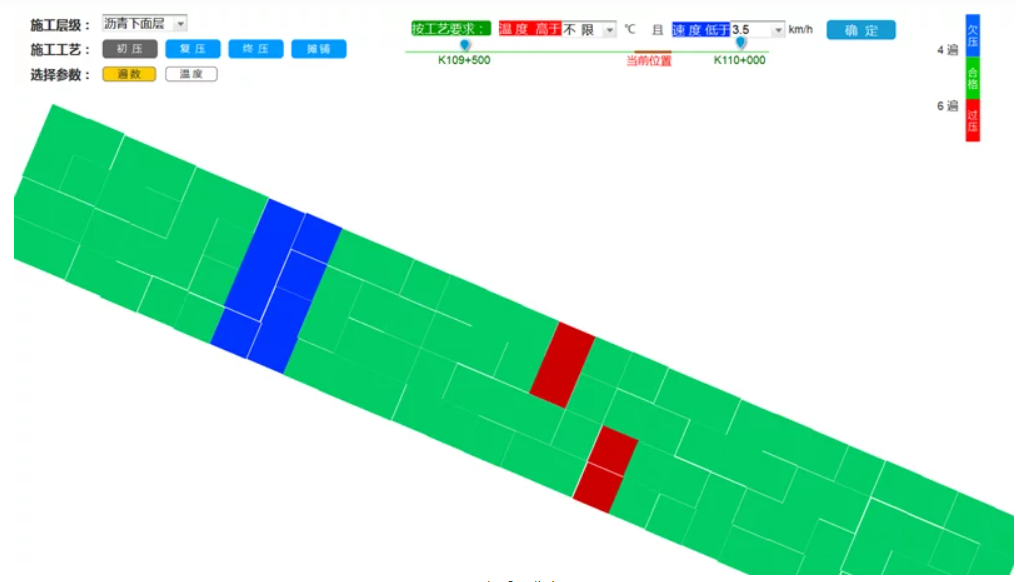

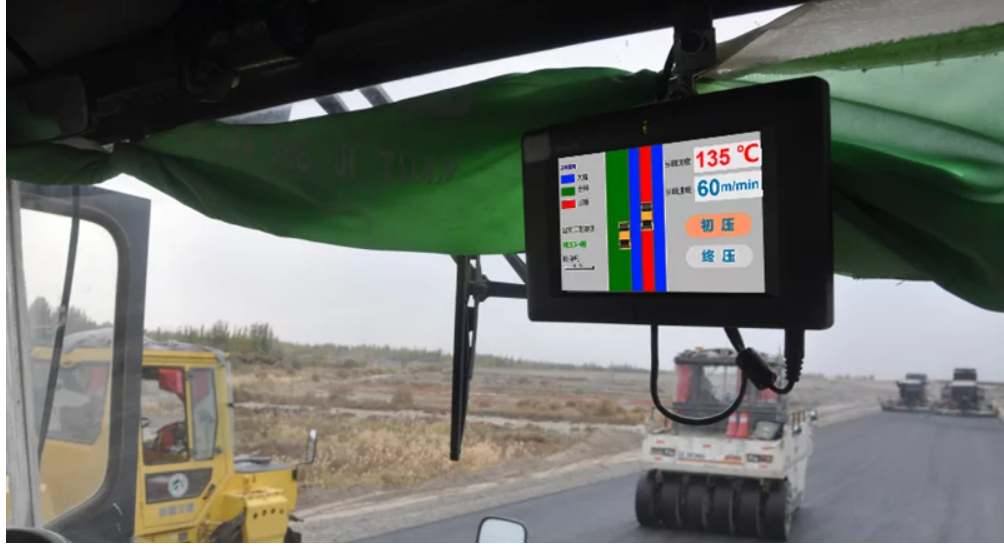

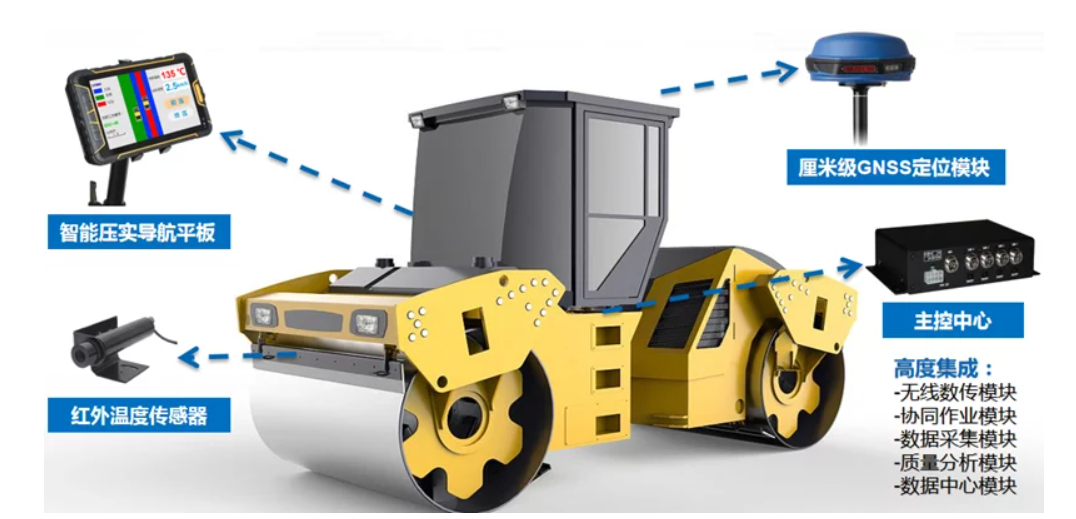

对压路机进行改造，通过对安装了车载感应器的压路机所发出的信息进行采集和分析，第一时间把压实质量反馈成简单易懂的画面导航信息反馈到压路机驾驶舱的电子屏幕上，给驾驶员进行智能压实导航，从而避免了漏压、过压等问题的发生。该系统会分别采集和分析反馈压实轨迹遍数，路面压实温度、速度等数据给驾驶员参考导航，最大化的节省了施工成本的同时又保证了路面压实质量，一举两得.

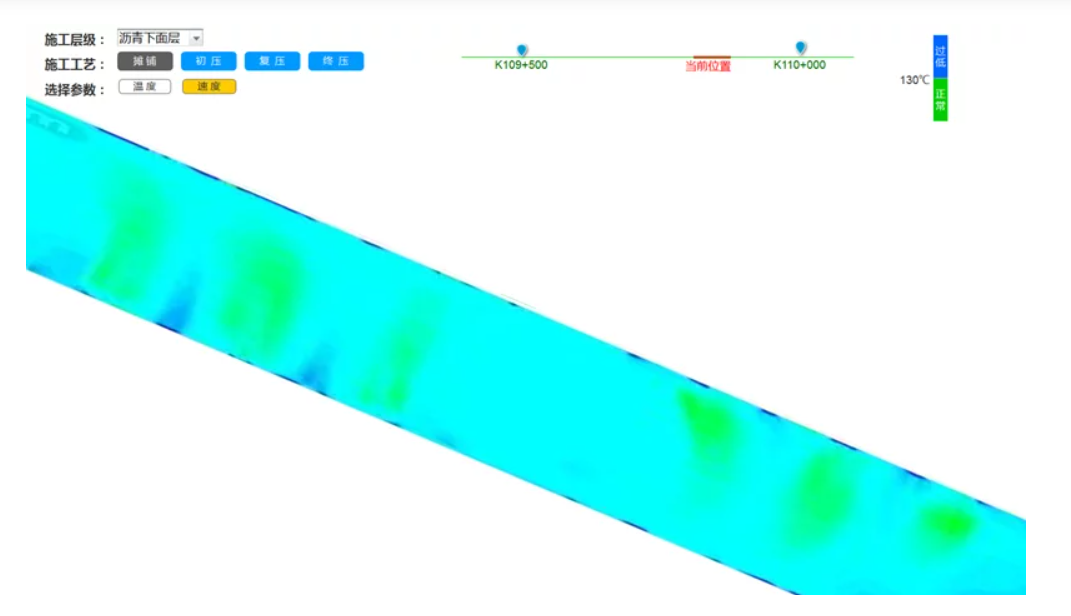

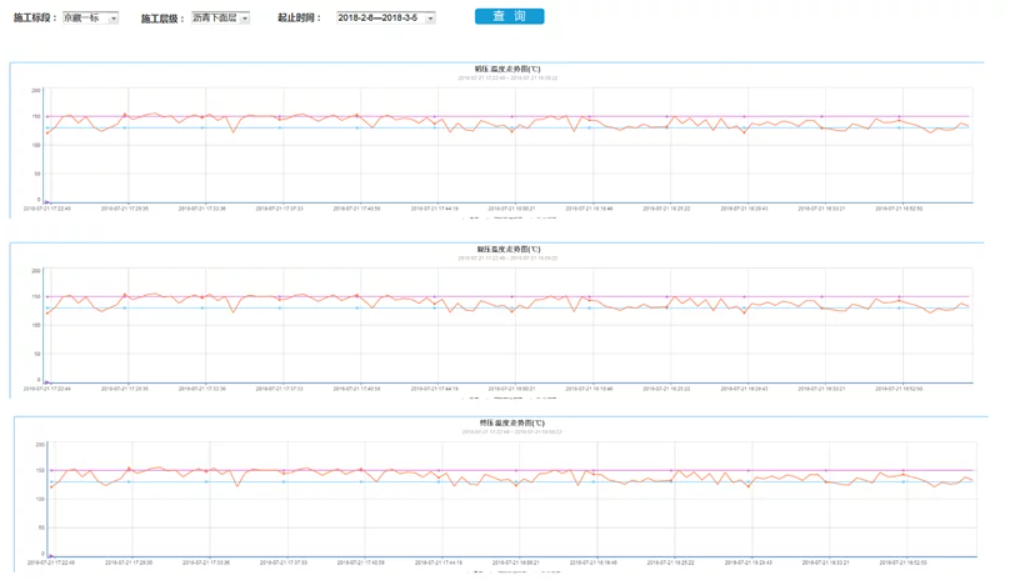

摊铺温度云图分布

摊铺压实质量管控系统(图3)
