交通数字化运维方案

智慧工地

智慧工地解决方案

智慧工地智慧工地平台是依托计算机信息、网络通讯、物联网、系统集成及云计算技术,通过数据采集、信息动态交互、智能分析。。。行业现状行业背景《交通强国建设纲要》明确提出:推动大数据、互联网、人工智能等新技术与交通行业深度融合。李克强总理在全国人民代表大会
产品详情

智慧工地



智慧工地平台是依托计算机信息、网络通讯、物联网、系统集成及云计算技术,通过数据采集、信息动态交互、智能分析。。。


智慧工地解决方案(图1)

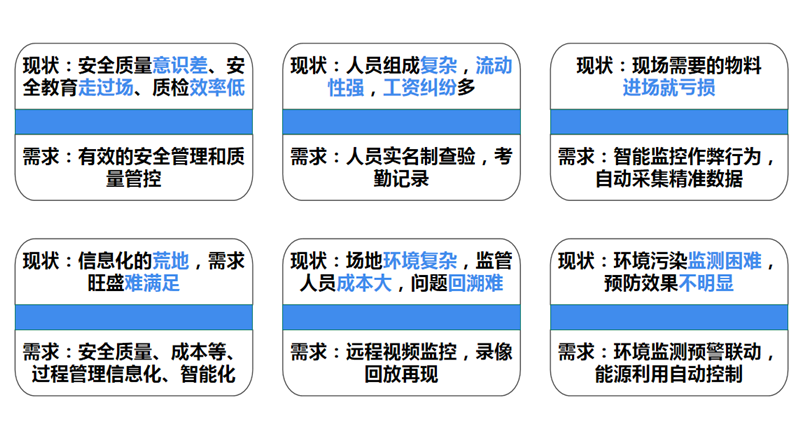

行业现状


智慧工地解决方案(图2)

行业背景

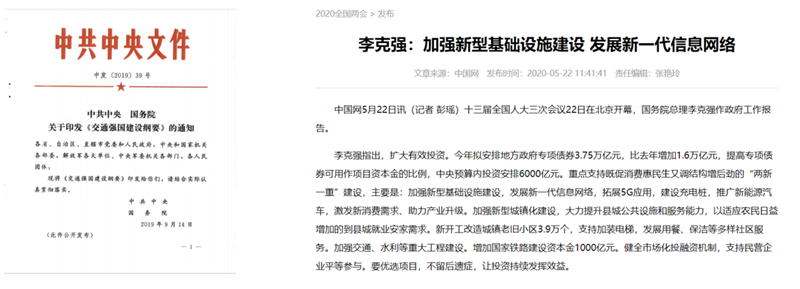

《交通强国建设纲要》明确提出:推动大数据、互联网、人工智能等新技术与交通行业深度融合。


李克强总理在全国人民代表大会上做政府工作报告,进一步明确新型基础设施建设(“新基建”)的至关重要性。他提出要在“十四五”时期统筹推进传统基础设施和新型基础设施建设,并加快数字经济、数字社会、数字政府等方面的建设水平。


智慧工地解决方案(图3)

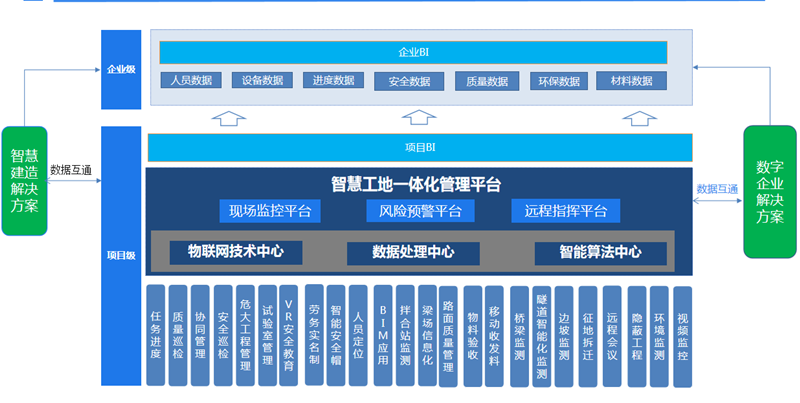

       智慧工地一体化管理云平台(以下简称:智慧工地平台)是依托计算机信息、网络通讯、物联网、系统集成及云计算技术,通过数据采集、信息动态交互、智能分析,建立起来的一套集成的项目建设综合管理系统。实现项目管理信息化、网络化、智能化、规范化,对建设工程的实施过程进行全方位的动态监控管理。


       平台从质量管理、安全管理、项目管理等方面为出发点, 对项目执行过程中的各类业务进行集成化的管理,使参与各方清晰标准化的管理控制流程,建立让工程参与各方能即时沟通和信息共享的工作平台;加强工程各类控制资料的收集、分类、整理、分析、存储以及多角度的数据间自动利用;通过视频技术实现对施工现场的实时监控,加强现场进度、质量、安全管理;物联网技术实现对施工重点部位,如拌合站生产、预应力张拉、孔道压浆、路面摊铺、碾压质量等实现实时、自动的质量监控和预警,对各试验室试验数据及时采集、上传、分析;提高对高危施工现场的安全管理,如通过隧道人员定位加强人员安全管理;提升业务办公效率,丰富沟通的手段;加强对项目的科学化、规范化的管理,增强管理手段,提升管理效益,有效控制项目投资。


      针对不同应用环境同时支持多种终端访问;同时在项目指挥监控中心开发符合项目具体需求的实时监控系统,多画面直观展示各环节、各区域数据信息。


       平台根据不同用户类型做严格的权限控制,以接入平台各系统数据为基础,通过整合分析为各层级用户提供不同维度信息数据展现。 智慧工地一体化管理云平台真正使工程建设做到“统筹规划,兼顾长远;注重实效,指标合理;节约资源,绿色环保;科学组织,安全实施”,是建设品质化工程不可或缺的信息化管理手段。

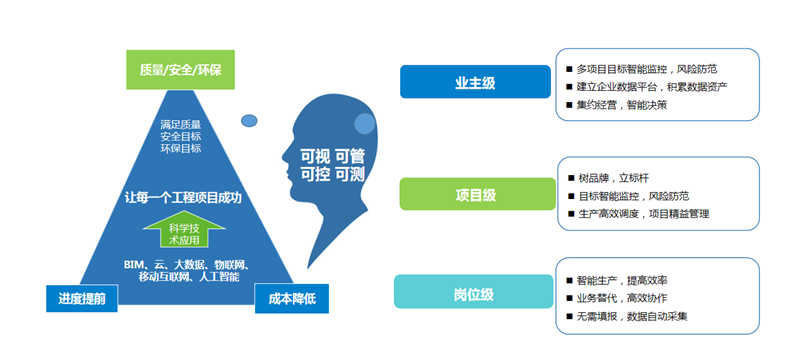

智慧工地解决方案(图4)

智慧工地解决方案(图5)


智慧工地解决方案(图6)

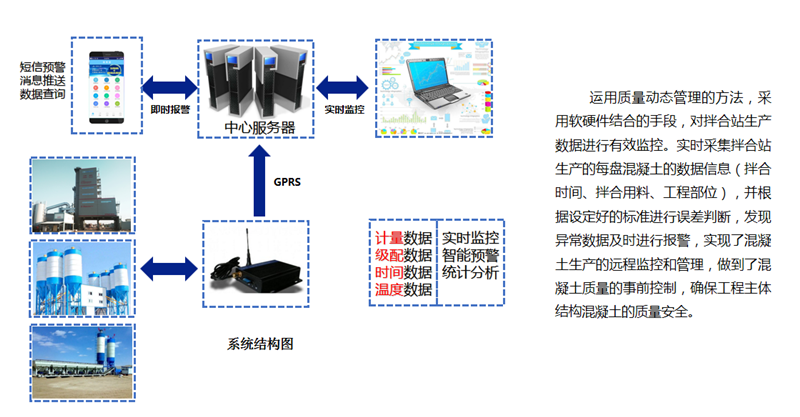

质量管理 --拌合站生产质量远程监控系统


智慧工地解决方案(图7)

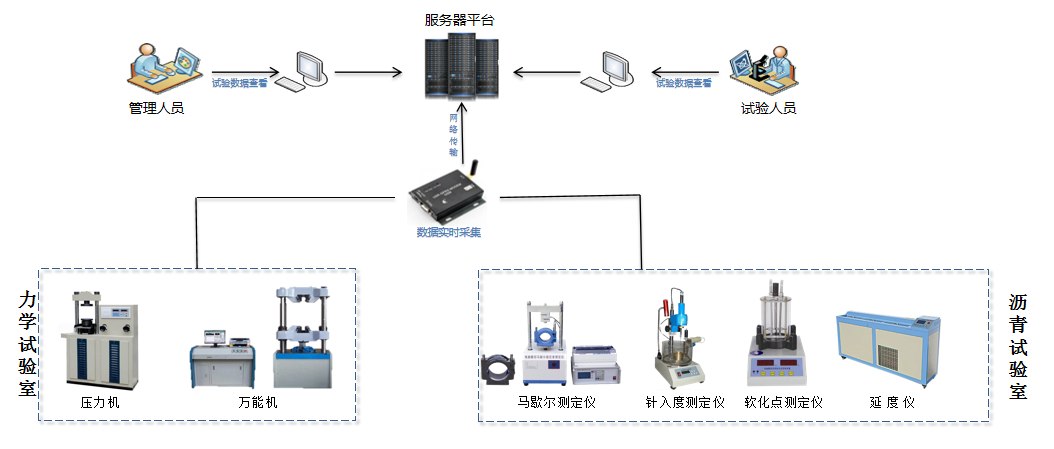

 系统针对试验仪器设备进行数字化改造、升级,利用网络通讯等信息化技术,完成试验过程中试验数据的第三方后台采集,并上传监控平台,从源头保证试验数据的真实性;同时根据试验检测标准进行数据分析,实现不合格数据的短信报警。


       供监督、业主、监理和工程管理人员使用,及时掌握水泥、混凝土和钢筋的检测质量及沥青各大指标检测质量。通过网页就可以查询、统计、分析各工程项目工地试验室的试验检测数据,实现对工程质量信息及工地试验室的动态管理。


智慧工地解决方案(图8)

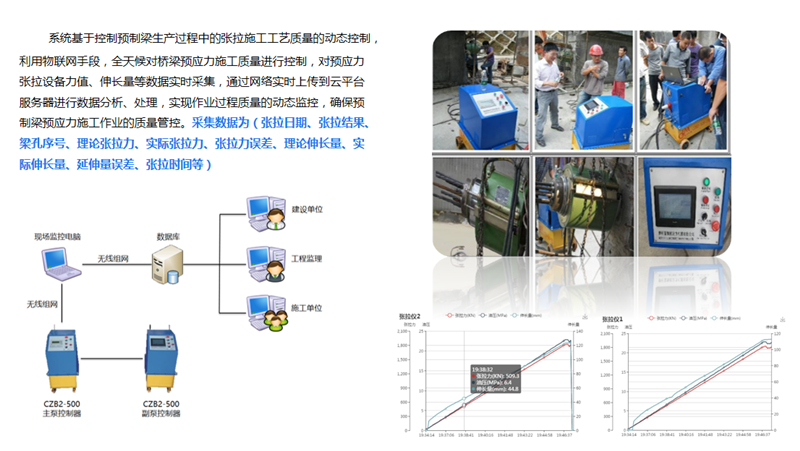

质量管理 --预应力智能张拉监测系统


智慧工地解决方案(图9)

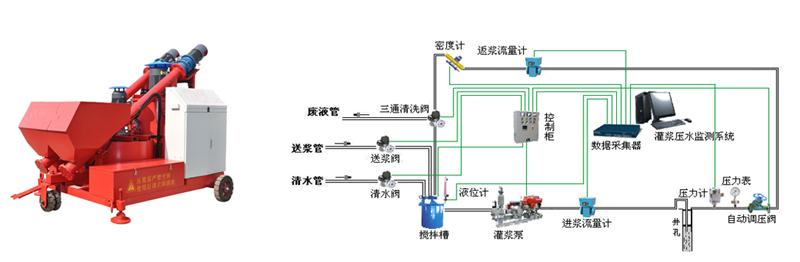

质量管理 --孔道压浆数据采集系统


智慧工地解决方案(图10)


 依托物联网, 结合现场智能压浆系统或状态量监测设备的数据采集功能和数据管理系统平台于一体,全天候对智能压浆设备进浆压力、返浆压力、注浆数量、保压时间等数据实时采集,通过网络实时上传到服务器进行数据分析、处理,实现压浆全过程监控。


实时监控灌浆状态,数据远程备份存储、数据资料整理,形成各种工程数据报表、质量分析表、及相关质量曲线等工程图表,提供现场施工的违规报警、施工进度及质量预警、变形抬动超值预报警等,从而达到灌浆施工的事先预控、事中监控、事后分析管理目标。

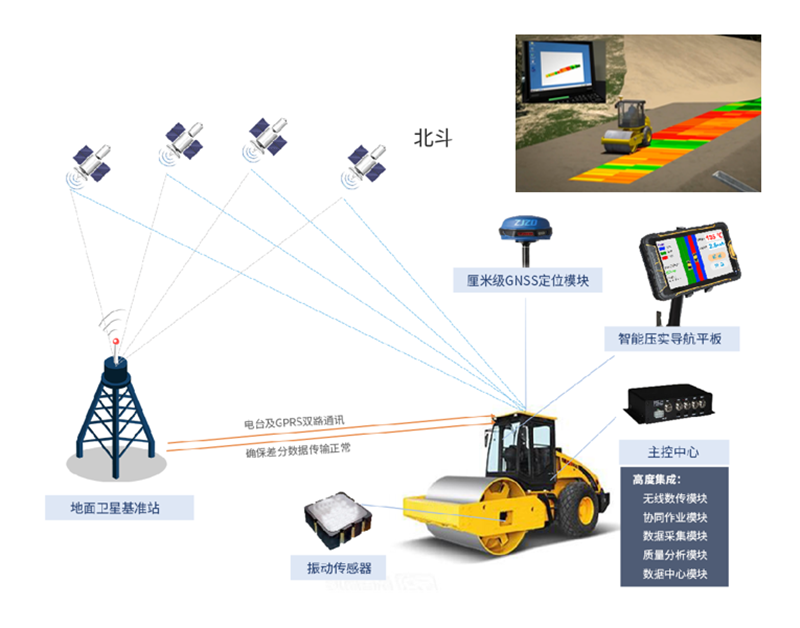

质量管理 --路基压实质量智能管控系统


     对压路机进行改造,通过对安装了车载感应器的压路机所发出的信息进行采集和分析,第一时间把压实质量反馈成简单易懂的画面导航信息反馈到压路机驾驶舱的电子屏幕上,给驾驶员进行智能压实导航,从而避免了漏压、过压等问题的发生。该系统会分别采集和分析反馈压实轨迹、压实遍数,振动数据等给驾驶员参考导航,最大化的节省了施工成本的同时又保证了压实质量,一举两得。

       同时压实质量数据实施通过GPRS网络传输至云中心,管理人员随时随地可上网查看现场施工情况。


智慧工地解决方案(图11)

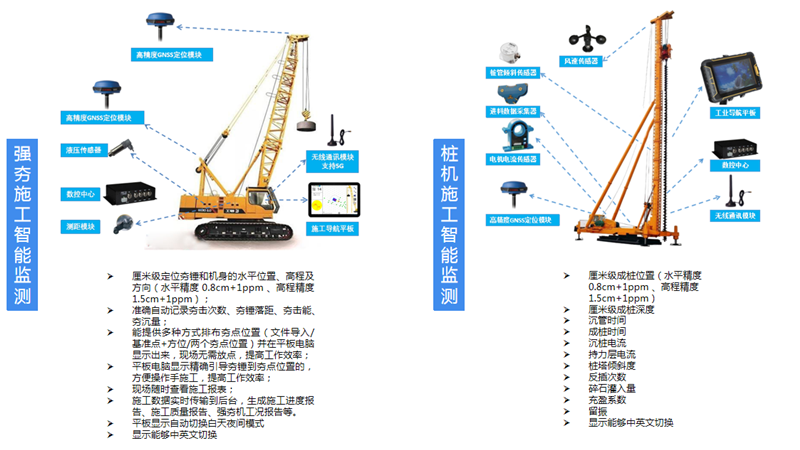

质量管理 --强夯施工智能监测


智慧工地解决方案(图12)

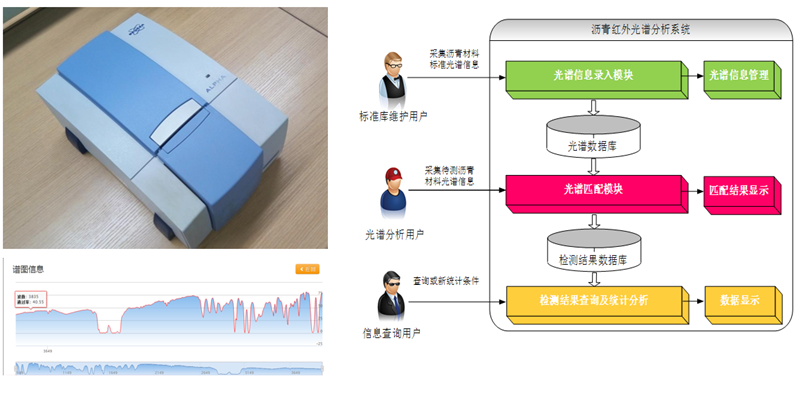

质量管理 --沥青指纹识别快速检测系统


智慧工地解决方案(图13)

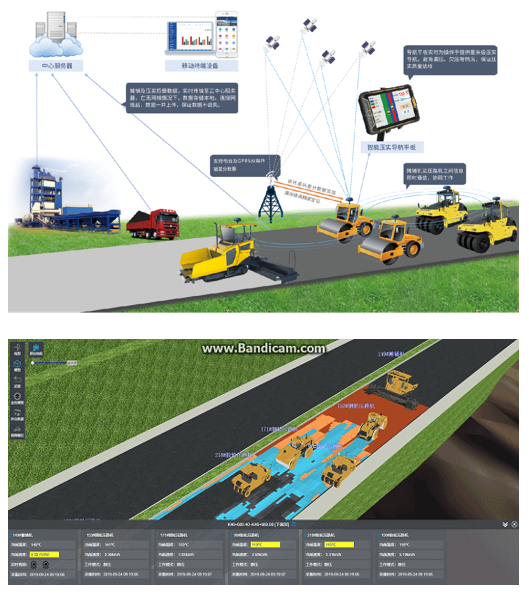

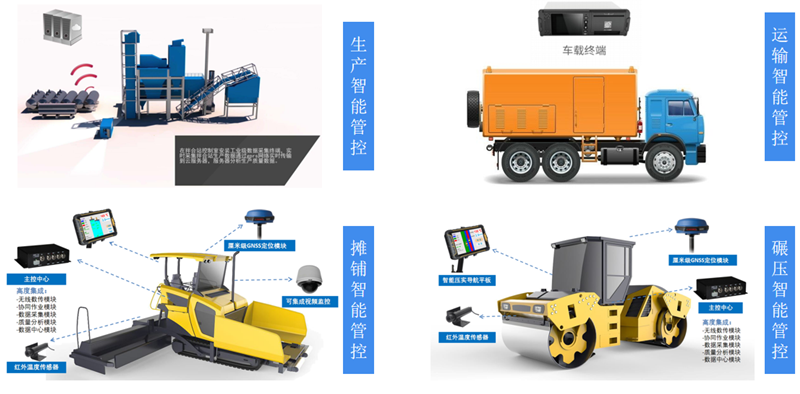

质量管理 --路面施工智慧化管控—基于厘米级定位


路面施工的实时监测主要用于监测拌合站实时生产数据并做存储、及时短信报警纠偏;监测虚铺厚度、摊铺温度、摊铺速度、压实温度、压实速度、压实遍数等并做数据精准展示,以供管理者参考,保证施工工艺的有效管控。


系统分为四大部分:


1.沥青试验数据采集监控:采集沥青试验数据,上传服务器,对沥青实验过程全方位掌控。


2.混合料生产质量监测: 监测沥青混合料、水稳混合料的生产过程,实时与设计配合比对比,发现偏差及时短信及网页报警。


3.混合料运输监测: 监测混合料运输过程,对前场及后场带来极大管理便捷。


4.摊铺碾压过程监测:基于高精度定位实时监测摊铺温度、速度、厚度与碾压遍数、温度、速度。智能压实导航平板为压路机操作手实时做压实导航,避免漏压情况。同时监测环境,并且做安全施工管控,所有数据实时传输云平台存储,分析。


智慧工地解决方案(图14)


智慧工地解决方案(图15)


智慧工地解决方案(图16)

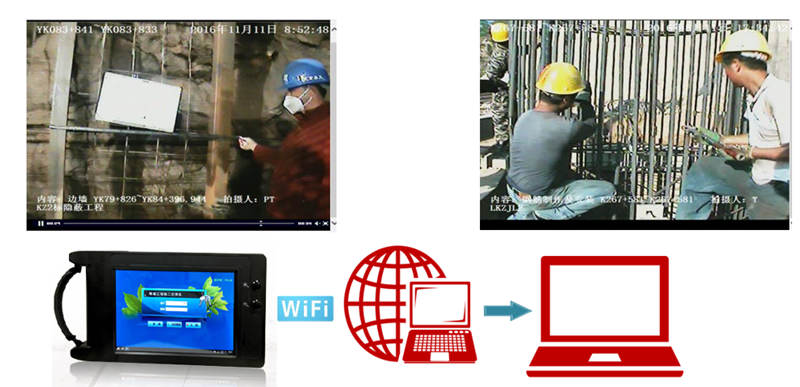

质量管理 --隐蔽工程管理


智慧工地解决方案(图17)

 监理单位和施工单位分别配备隐蔽工程录像仪,对隧道施工建设工程中的自检和抽检影像资料进行照片和视频的录制,然后通过终端进行数据的同步传送。


 安全管理 --视频监控

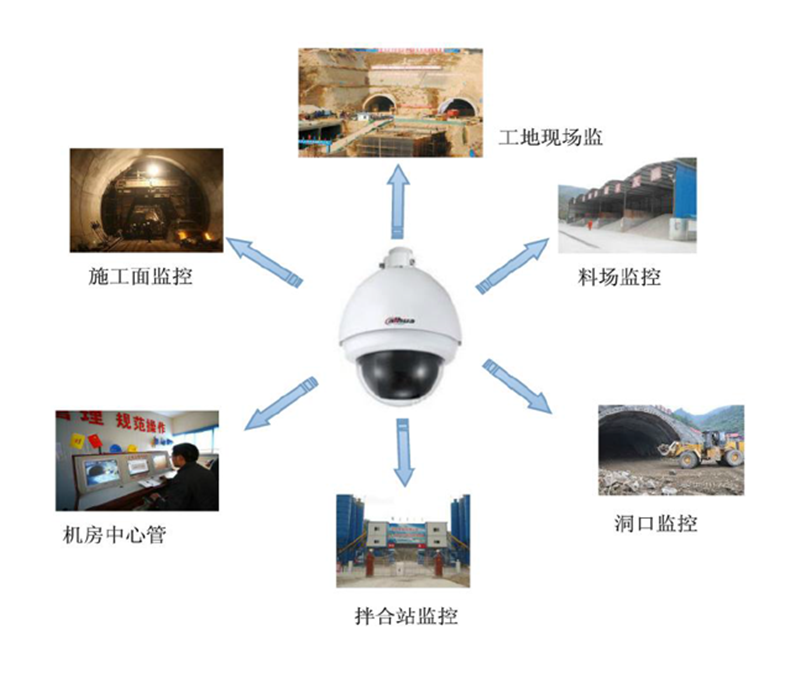

智慧工地解决方案(图18)

系统利用视频监控实现对施工现场实时视频采集和现场安全通报以及事故远程处理。


通过对施工现场、拌合站生产过程等重要工程部位、重点作业工序、重大危险源进行过程监控,并利用监控中心进行分类显示和资料留存。


形成安全问题随发现随处理的监管模式,在日常安全监管同时,加强对现场作业人员的安全教育与培训,提升现场的安全管理效率和事故预防的能力。

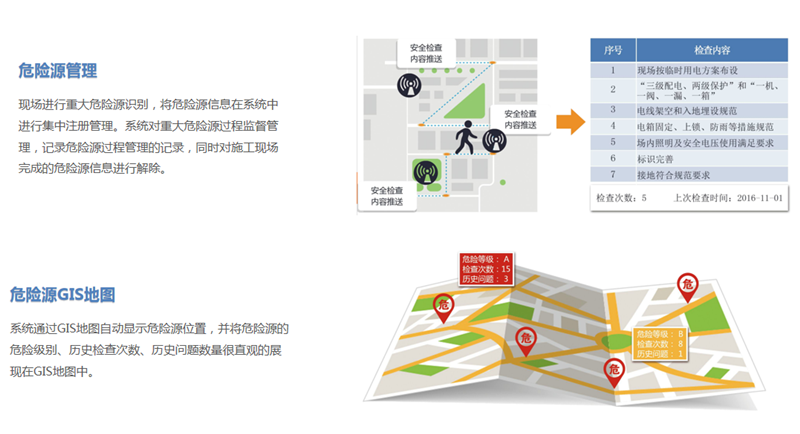

安全管理 --重大危险源管理


智慧工地解决方案(图19)

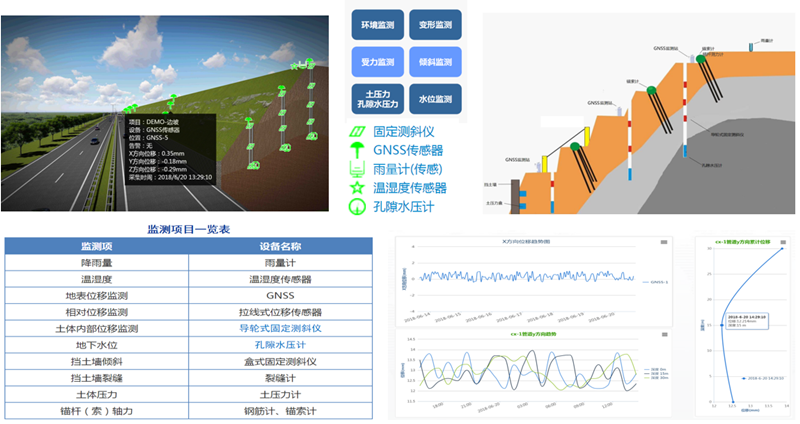

安全管理 --边坡智能化监测


智慧工地解决方案(图20)

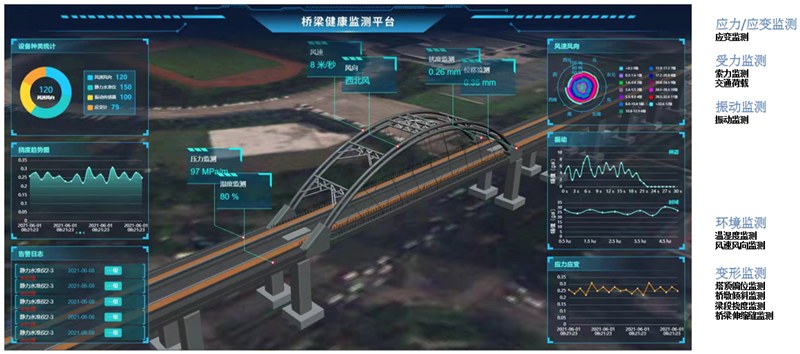

安全管理 --桥梁全生命周期监测


智慧工地解决方案(图21)

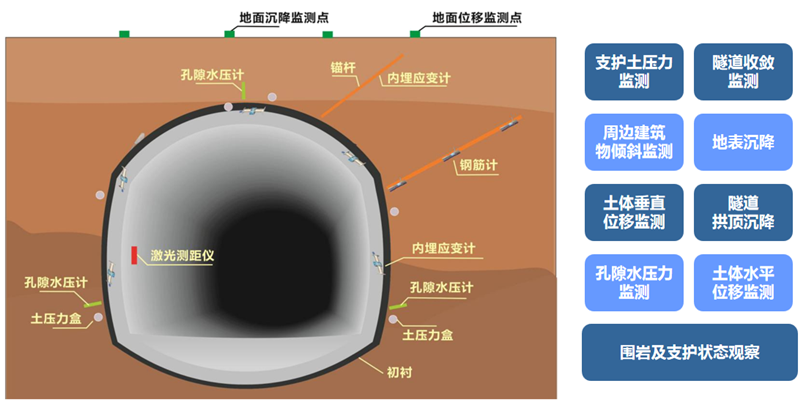

安全管理 --隧道智能化监测


智慧工地解决方案(图22)

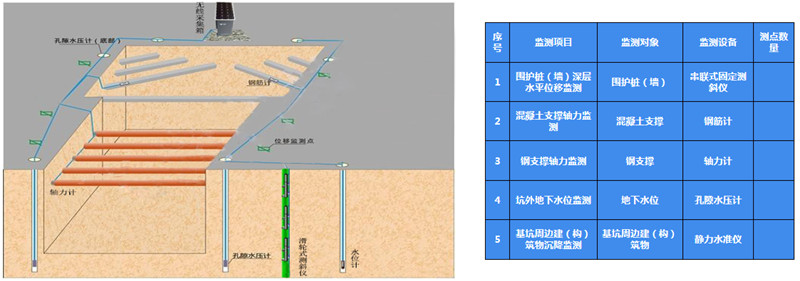

安全管理 --深基坑能化监测


基坑的开挖是一个动态过程,与之有关的稳定和环境影响也在动态变化中。因此,在施工过程中,必须对基坑围护结构及周边环境进行三维空间全方位、全过程的监测。施工监测主要目的有以下几个方面:


(1)将监测数据与预测值相比较,判断前一步施工工艺和施工参数是否符合预期要求,发现可能发生危险的先兆,判断工程的安全性,以便提前采取必要的工程措施,防止工程破坏事故和环境事故的发生,保证工程顺利进行,以确定和调整下一步施工,确保施工安全。


(2)将现场测量的数据、信息及时反馈,以修改和完善设计,使设计达到优质安全、经济合理,进行信息化施工。


(3)将现场测量的数据与理论预测值比较,用反分析法进行分析计算,使设计更符合实际,便于指导今后的工程建设。


智慧工地解决方案(图23)

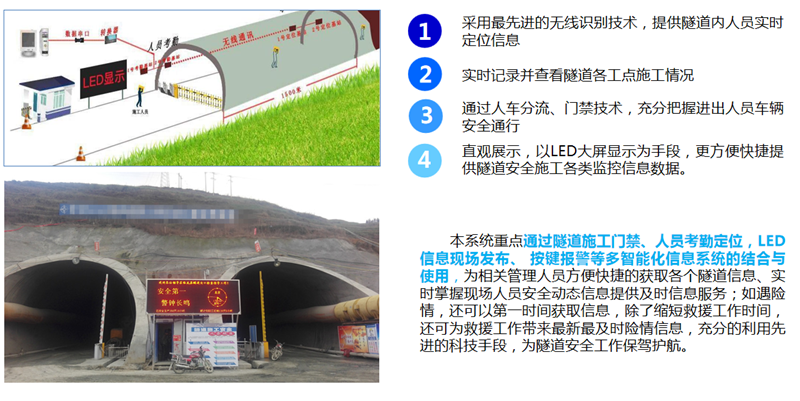

安全管理 --隧道人员管理


智慧工地解决方案(图24)


安全管理 --有害气体监测

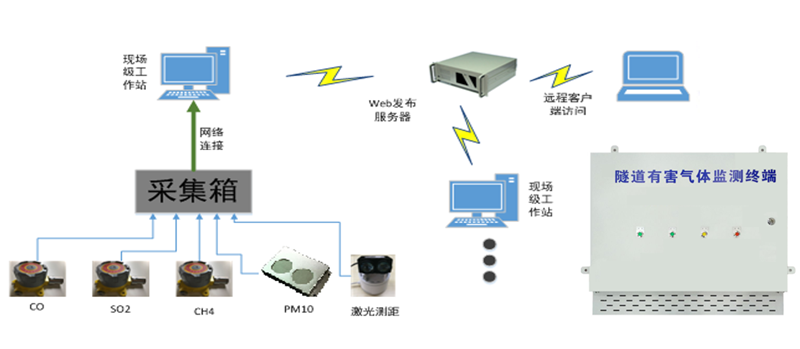

隧道有害气体监测系统采用分层结构,整个系统由web发布服务器、现场级工作站、采集箱、终端检测装置四部分组成;设备实时监测隧道掌子面一氧化碳,二氧化硫,硫化氢等数据,在值班室电脑上显示,并对异常情况自动报警。


智慧工地解决方案(图25)

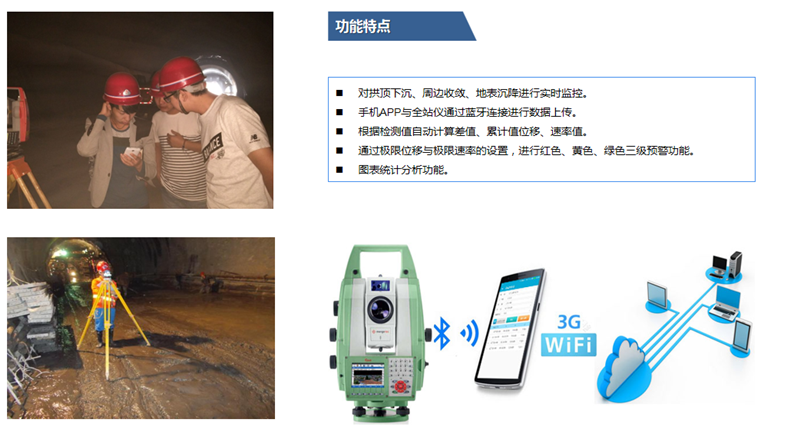

安全管理 --隧道监控量测


智慧工地解决方案(图26)

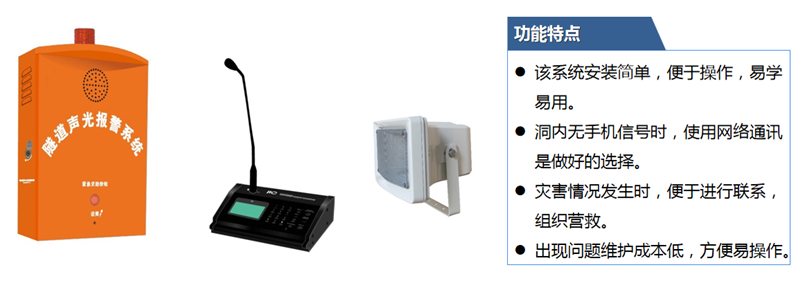

安全管理 --隧道声光报警


隧道声光报警系统安装于隧道内掌子面处,在紧急及灾害情况发生时,洞外人员不能进入隧道,可以使用该系统同值班室人员进行通讯,及时了解隧道内的真实情况,为灾害情况的营救了解现场信息,做好营救准备。


智慧工地解决方案(图27)

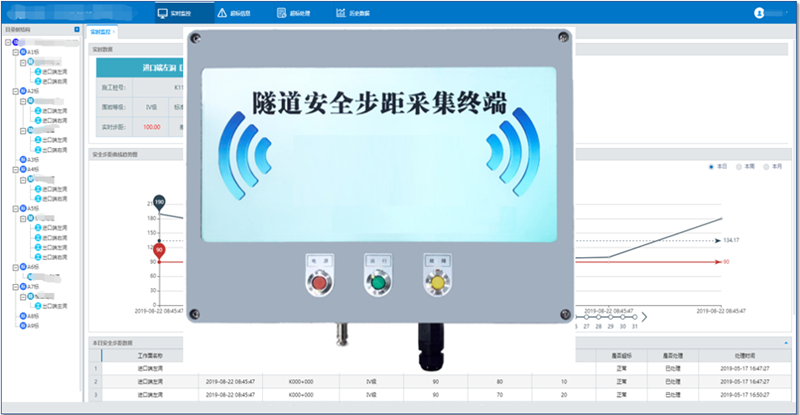

安全管理 --安全步距监测


本系统采用毫米波雷达技术,实现隧道内二衬到掌子面安全距离的实时监测,并根据国家隧道施工安全步距标准进行超标预警。


智慧工地解决方案(图28)

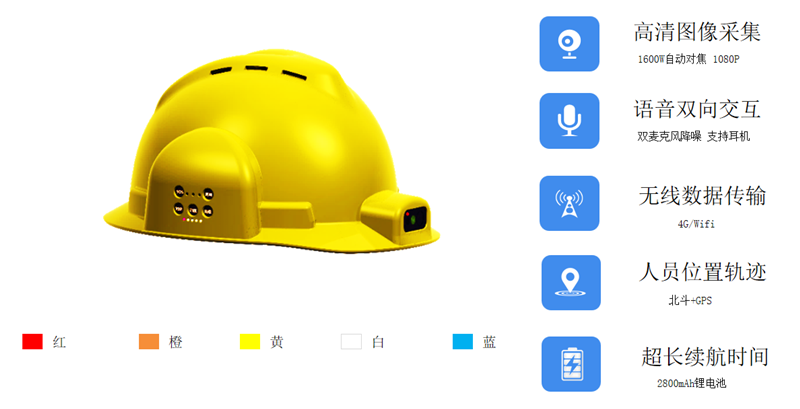

安全管理 --智能安全帽


智慧工地解决方案(图29)

安全管理 --隧道应急对讲


隧道语音对讲系统主要实现生产远程调度、信息及时共享、应急抢险预报提醒和紧急处置的需要。

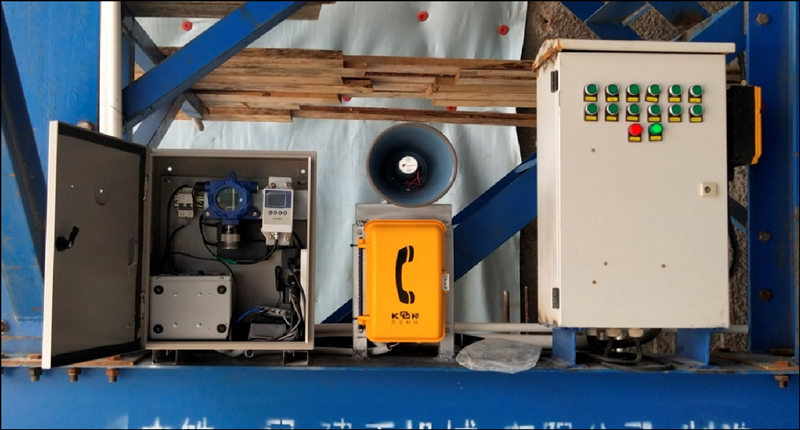

智慧工地解决方案(图30)


智慧工地解决方案(图31)

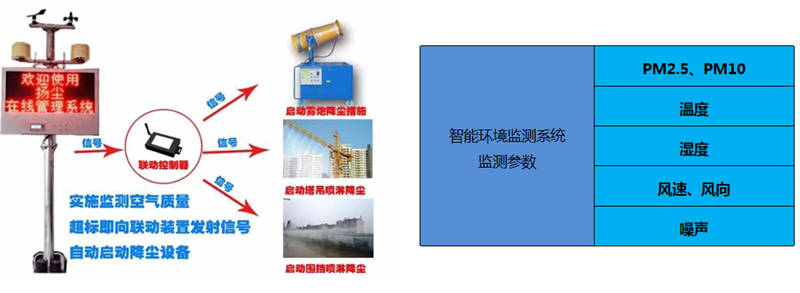

综合管理 --智能环境监测


线监测系统、数据显示分析系统、预警控制系统、喷淋系统、无线传输系统、后台数据处理系统及信息监控管理平台


智慧工地解决方案(图32)

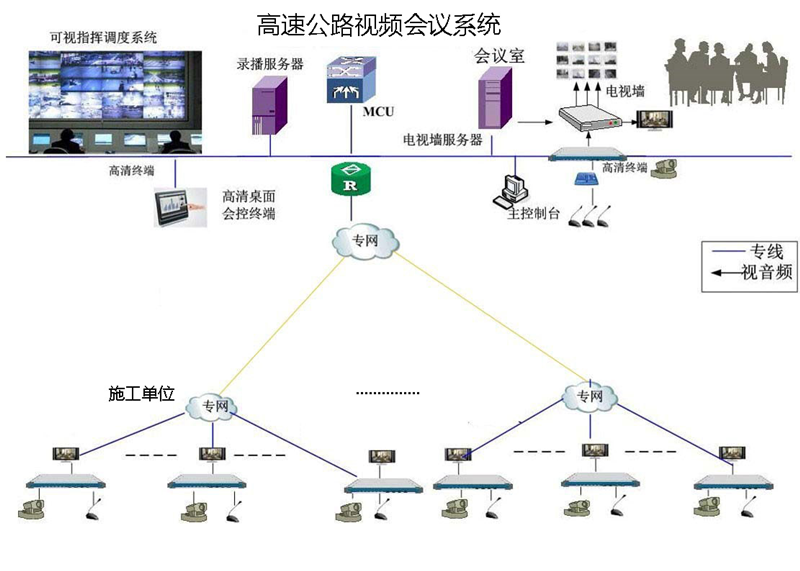

高速公路建设项目规模较大,跨多地域,且会议事务繁忙,平时根本保证不了项目会议的及时、高效进行,而且每召开一次会议要耗费大量的人力、物力、财力。视频会议不但可以节省会议开支,还可以让制定决策会更快,更优化,而且有更多参与者的意见与赞同;无论主管人员在那个分会场,都能在短时间内召集决策,得到更多的意见。提高项目管理效率。


智慧工地解决方案(图33)

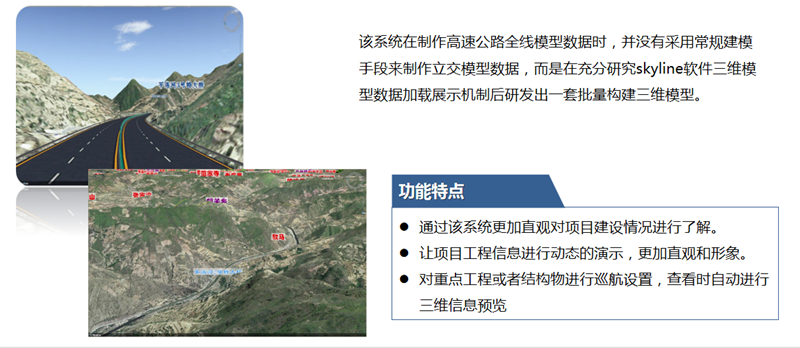

综合管理 --GIS+BIM应用


实现了多种信息形式的综合利用,利用三维图形信息、工程基本信息、工程动态信息的有机结合,对工程实施过程中的各项工作进行图形显示及文字描述,方便、直观、形象和全面的反映项目实施的结果。


智慧工地解决方案(图34)

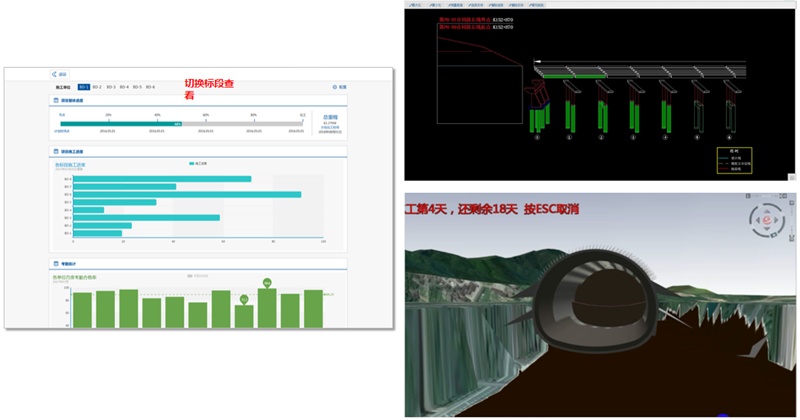

综合管理 --形象进度管理


智慧工地解决方案(图35)
