桥梁结构基础的稳定，是确保桥梁安全运营的前提，桥梁的沉降会给桥梁结构造成多方面不利影响。过大沉降会引起桥梁结构产生过大的附加内力、桥梁线形的恶化以及桥梁附属设施（支座、伸缩缝、栏杆等）的损坏。

1.1-1测点布设

桥墩沉降采用激光测距仪进行监测。安装在监测桥墩相邻的桥墩处，具体高度可根据实际情况确定。

1.2-1监测设备

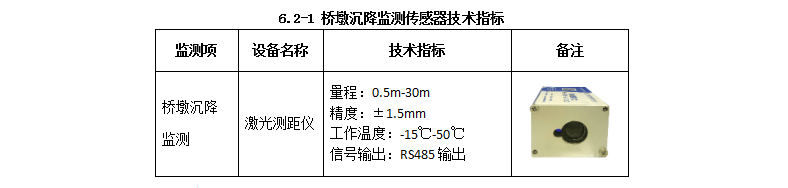

桥墩沉降采用激光测距仪，激光测距仪具有测量速度快、测量精度高、产品体积小，使用方便等特点，可运用于隧道拱顶沉降及收敛、桥墩沉降监测，具体参数指标如下所示。

1.3-1监测原理

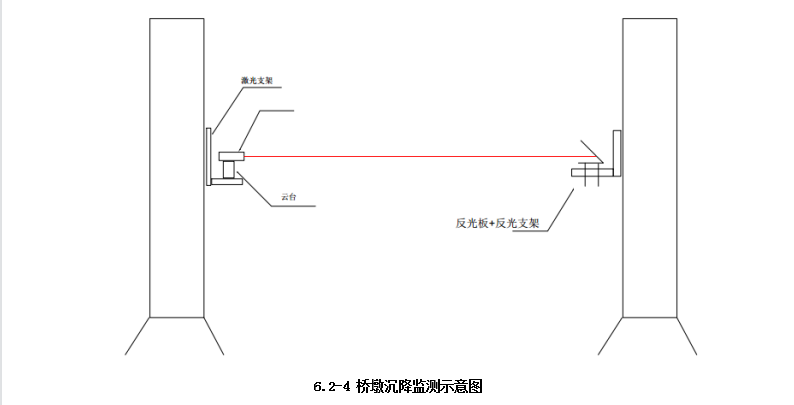

使用一块挡板，将其与被测桥墩固定成45°角，激光水平照射到这块挡板上，如果所示，桥墩沉降刚好等于激光测距仪的变化量。注意挡板安装时需要借助全站仪确定其安装位置。

1.4-1设备安装

①将激光测距仪支架放置于桥墩安装点位置，并利用记号笔标出钻孔位置。

②用电锤打孔，并且安装好激光测距仪支架。

③在激光测距仪支架上固定好云台。

④将激光测距仪放置在“工”型垫片，利用4颗M4*35的十字盘头螺钉将激光测距仪与“工”型垫片固定，调整激光测距仪的位置，尽量保证其水平。

⑤利用全站仪在被测桥墩上找到与激光测距仪同高度的监测点。选择的监测点尽量保持与激光测距仪安装点正对立。

⑥用12V开关电源给激光测距仪供电，信号线通过串口连接到电脑上，打开串口调试软件，输入采集命令，调节云台使激光测距仪的激光点照射在监测点上，拧紧云台的调节旋钮，确保激光测距仪位置不会移动。

⑦将反射托板支架放置在桥墩监测点处，微调反射托板支架位置，使激光点照射在反射托板支架两个安装孔中间区域，再利用记号笔标记出反射托板支架上两个安装孔，然后用膨胀螺栓将反射托板支架与桥墩固定。如下图所示：

⑧最后，将保护罩与支架固定一起。连接完成后，给设备上电，将集线器或数据采集系统V1.0输出的RS485通过UT850线连接至电脑，利用串口调试软件采集传感器数据，确保每个传感器都能被采集到。
