混凝土拌合站运行监测系统

作者:小编2022-06-09 09:45:33

拌合站管理系统通过实时对现场拌合机的数据提取、二次加工,来展示拌合机生产过程中客户比较关心的混凝土配合比信息。除此之外,通过以配合比信息为基础,来展示生产过程中的生产记录、拌合时间、产量查询、材料用量等综合信息 ,动态管理如下图所示。

3.2.1 系统功能设计

1)系统概述

Ø 对关键数据进行采集和实时传输,经云端服务器分析处理后在网页上展示,具体监控指标见下表;

Ø 提供历史查询功能可以对生产情况进行追溯

Ø 提供分析预警机制,并及时将报警信息通知给现场管理人员;

Ø 对生产数据形成小结和报表分类汇总生产混合料各关键指标的情况

序号

监控参数

获取方式

1

水用量

数据采集终端

2

水泥用量

3

砂用量

4

碎石用量

5

矿粉用量

6

煤灰用量

7

外加剂用量

8

水胶比

云端数据库分析后展示

9

砂率



2)系统原理



本系统的结构如下图。通过在拌合楼控制室安装数据采集设备实时获取各关键指标,通过4G无线网络上传至云端数据库,处理分析之后展示在PC客户端和现场移动端(手机、平板电脑等)。系统还配备智能预警系统,一旦发现数据超标可以及时通过短信方式通知现场施工人员。


3)软硬件要求

1、硬件设备

拌和楼数据采集系统主要应用于拌和楼生产后场,本系统利用数据传输单元DTU)和工控机,自行研发了数据采集终端,并配置相应的软件,实现对拌和楼生产数据的实时采集和传输。

数据采集终端的特性介绍详见下表:

设备图片

数据采集终端

混凝土拌合站运行监测系统(图1)

原理简介

数据采集终端是通过网口连接拌合楼控制电脑实时采集生产数据经工控机处理后通过4G网络传输至云端数据库。



2、软件设计

拌合站管理系统通过实时对现场拌合机的数据提取、二次加工,来展示拌合机生产过程中客户比较关心的混凝土配合比信息。除此之外,通过以配合比信息为基础,来展示生产过程中的生产记录、拌合时间、产量查询、材料用量等综合信息,具体功能如下。

序号

功能

内容

1

实时监控

Ø 动态展示每盘混凝土的搅拌时间和对应的曲线走势图

Ø 动态展示每盘混凝土构成材料的用量柱状图和表格。

Ø 展示每盘混凝土的搅拌时间。

Ø 统计指定条件下每种材料目前使用的曲线图。

2

历史查询

Ø 统计条件可以按照季度、月和周来进行统计。

Ø 根据条件灵活组合查询统计指定原材料在每一盘混凝土中的用量趋势图和误差走势图。

3

智能预警

Ø 具备网页和短信提醒功能,对上传的数据具有研判功能,能够及时发现问题进行预警。



4)展示效果

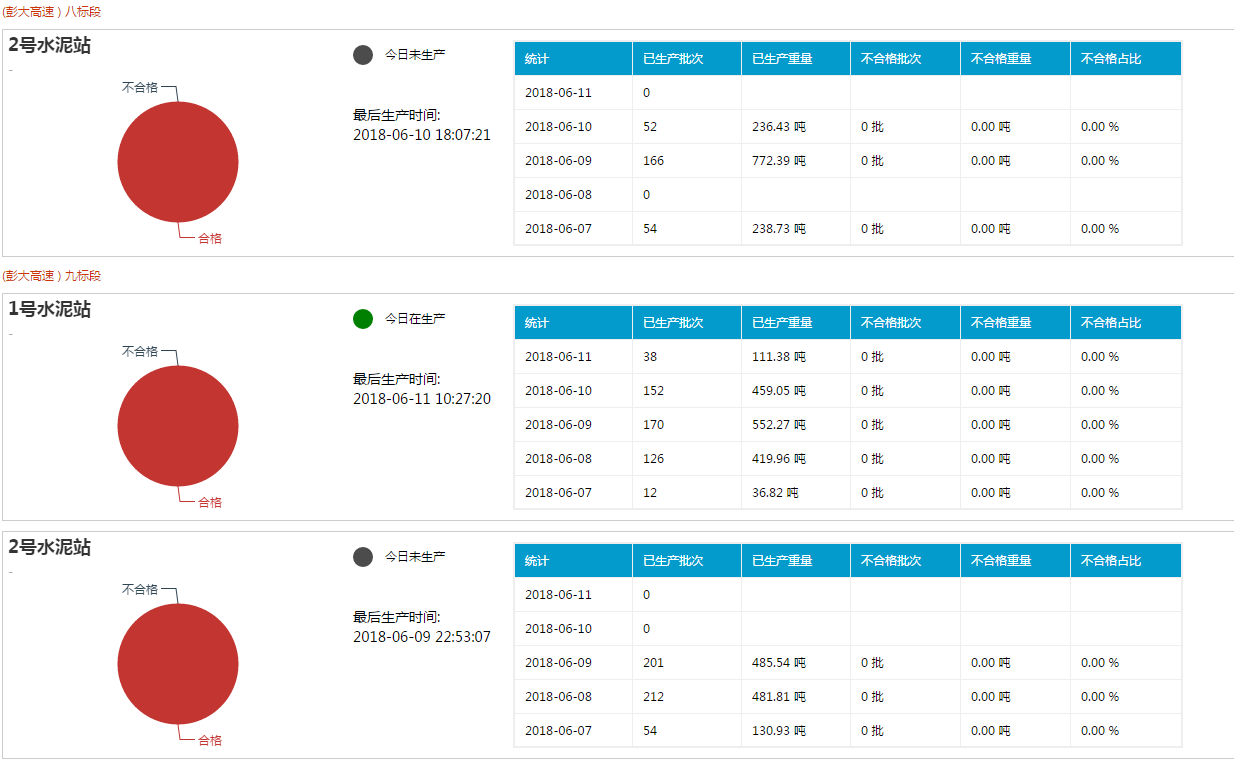

1、能查看当前拌合机的运行状态和最近五天的砼产量情况。

混凝土拌合站运行监测系统(图2)

-水泥拌合站状态

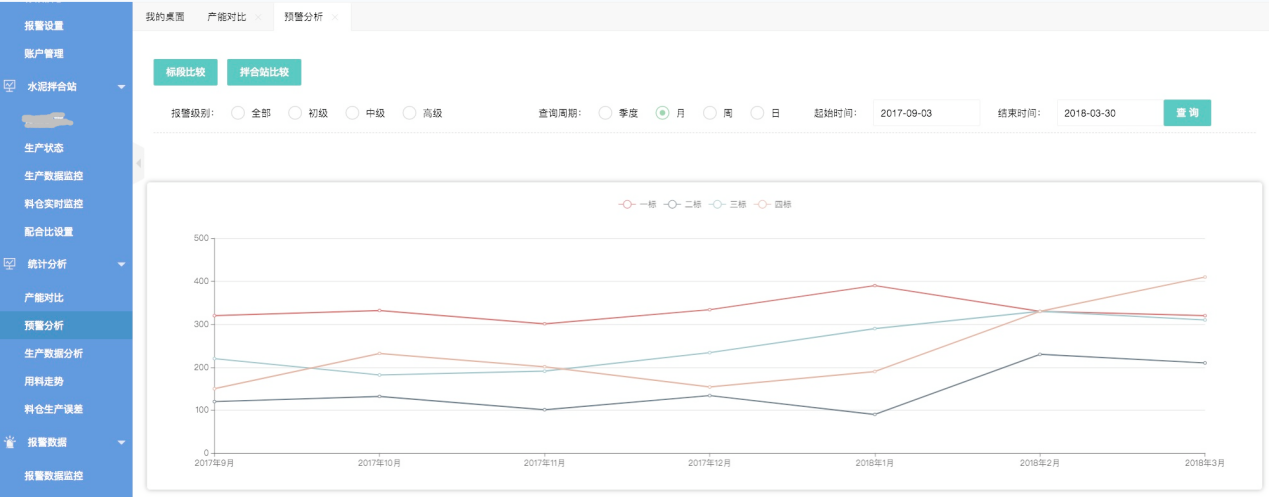

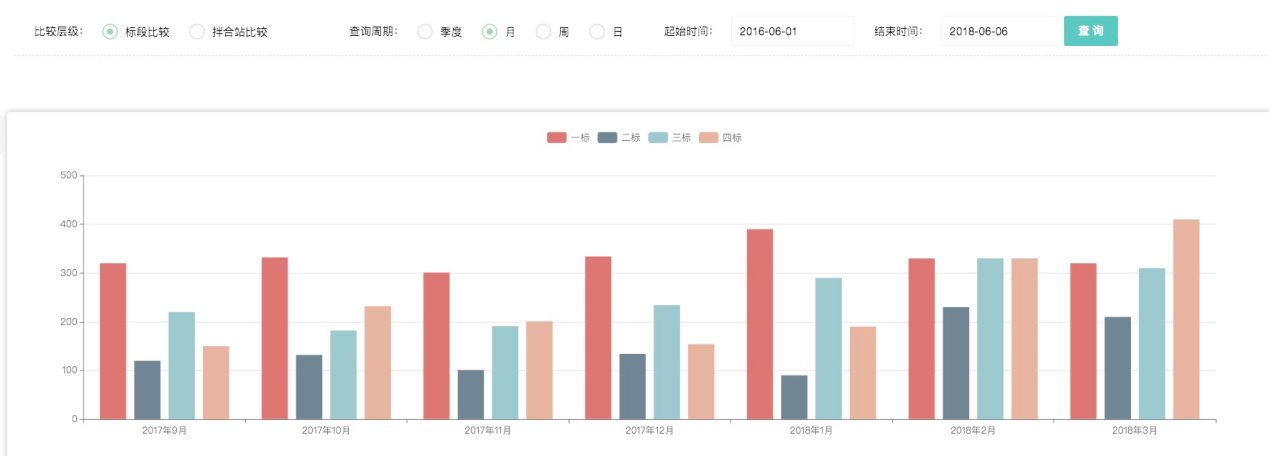

2、能动态能展示指定拌合机生产每盘混凝土构成材料的用量,统计指定条件下每种材料目前使用的曲线图。

混凝土拌合站运行监测系统(图3)

混凝土拌合站运行监测系统(图4)

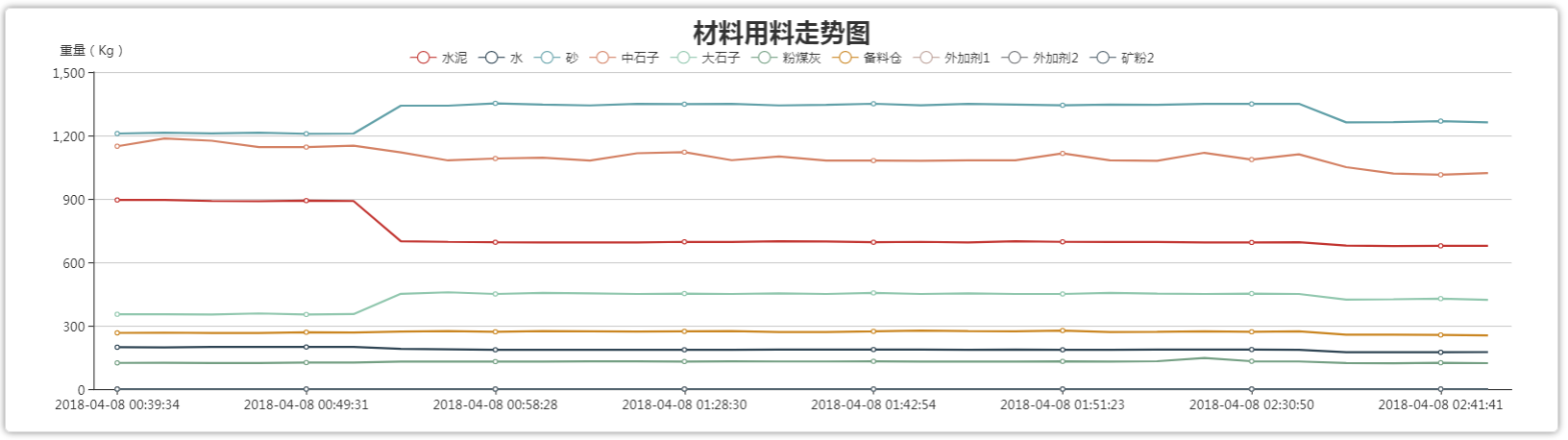

-材料用量趋势图

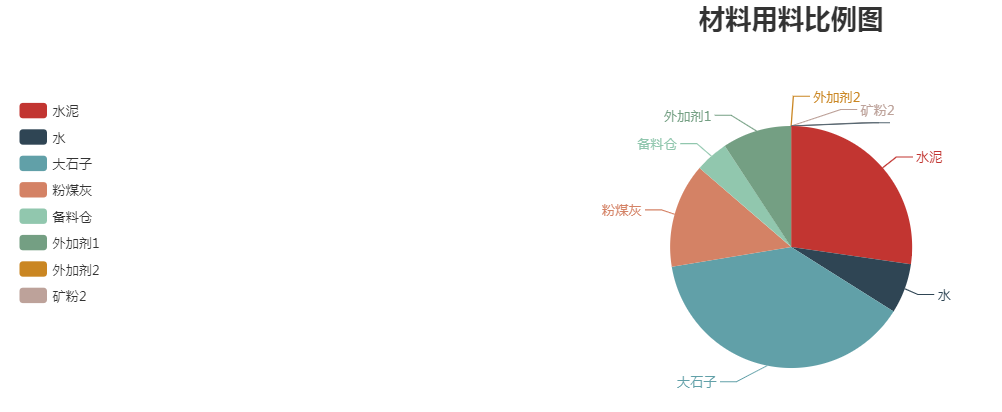

3、能动态展示指定拌合机实时生产每盘混凝土时构成材料的用量柱状图和表格。

混凝土拌合站运行监测系统(图5)

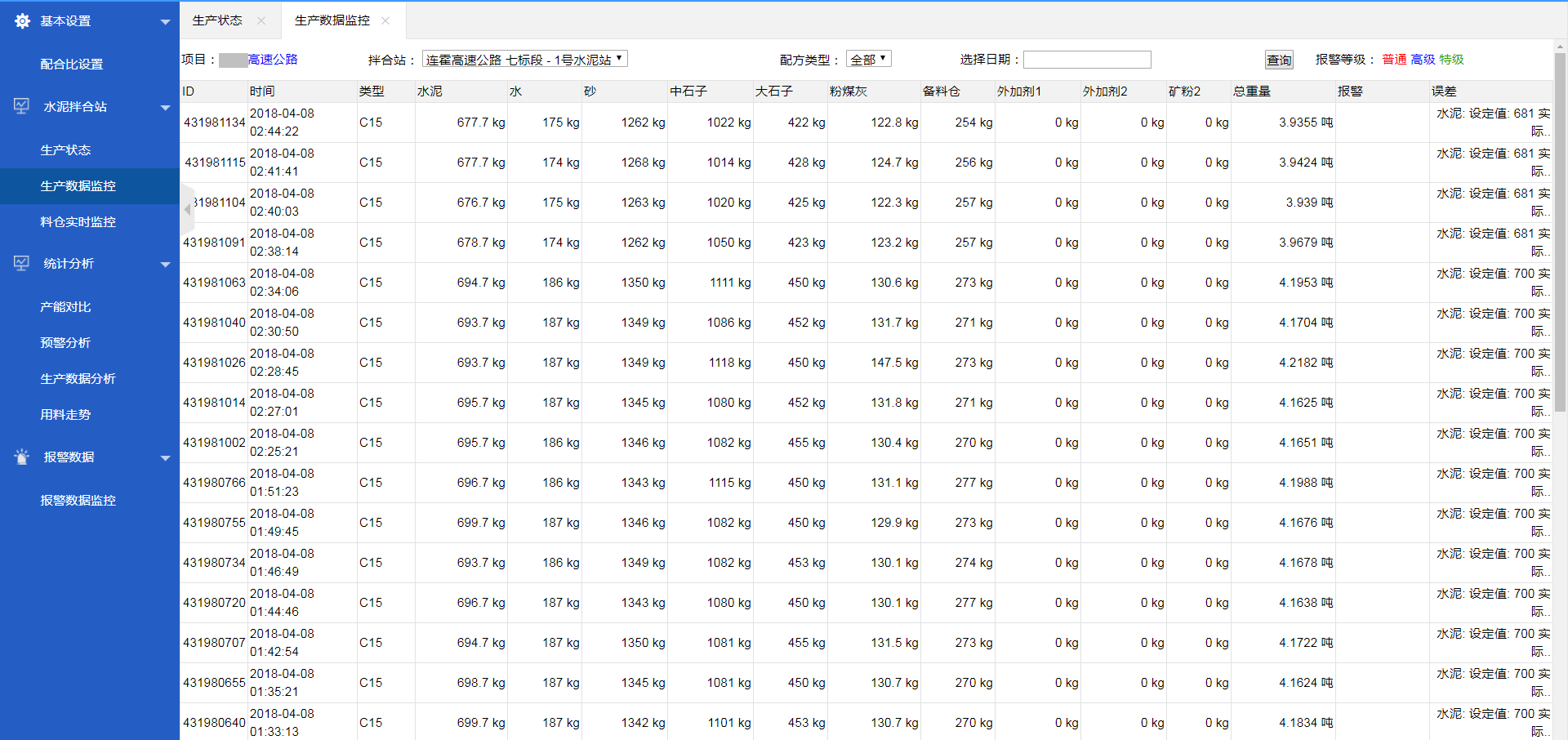

-水泥混凝土监控系统界面

混凝土拌合站运行监测系统(图6)



-产能分析情况

4、能展示特定标段下指定统计条件的产量柱状图,统计条件可以按照季度、月和周来进行统计。根据条件灵活组合查询统计指定原材料在每一盘混凝土中的用量趋势图和误差走势图。

混凝土拌合站运行监测系统(图7)



-综合查询统计图



5、具备短信提醒功能,对上传的数据具有研判功能,能够及时发现问题进行预警,将预警信息第一时间传到监理和项目办。例如:混凝土生产过程中某项材料用量超过黄色预警线时会给项目部一级的负责人发送预警信息,当用量超过红色预警线时系统会给项目管理层进行短信报警。
