路基智能压实-压实度质量管控

路基连续压实智能管控系统由硬件设备加配套的控制软件和业务应用软件两大部分构成。硬件设备和配套的控制软件包括高频脉冲定位、北斗II精准导航基站，车辆上安装的质量采集设备、车辆操作室安装的协同导航设备、现场协同导航数据处理系统、后台管理展示软件。系统采用B/S结构，用户通过Web浏览器作为应用客户端，通过统一的应用平台进入访问系统，完成系统的各项操作。

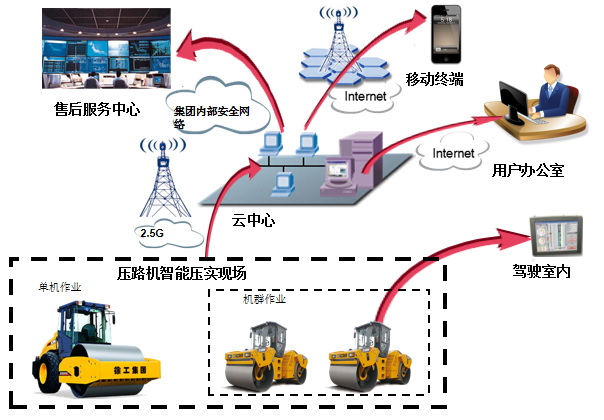

系统结构描述

系统云中心作为系统数据处理中心，将从路基压实作业现场实时采集数据通过5G/4G/3G网络统一汇报给云中心；

云中心接收到路基压实施工所有的数据后，进行数据存储和挖掘，并将那些需要预警通知的通过手机发送给相关人；

监控中心或任何可以上网的终端，都能够通过云中心监控各个工艺的施工情况；

现场管理人员同样可以通过无线网络访问当前施工现场的施工情况。

系统平台功能体现

依托物联网及云计算技术，采用智慧管控的方式，对工程建设施工大范围、全过程进行监控，实时传输工程施工数据，实现实时监控、系统数据预警提示、数据统计分析。系统平台永久储存施工过程数据为施工质量回溯和后期养护工程提供真实、有效数据支撑。

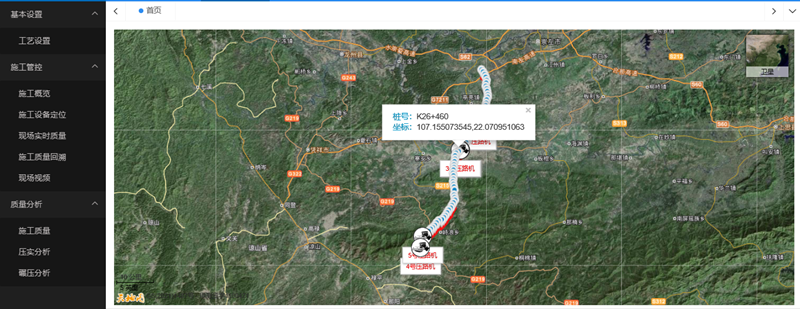

管控平台首页

施工管理功能体现

以电子地图、云计算技术为基础，通过与各子系统数据交互，实现路基压实施工重要数据、实时数据的集中、动态、直观展示，提供PC端和手机APP两种登陆方式，这一模块在本项目的安装应用，便于各方领导和管理施工人员及时查看，及时解决问题。

现场应用功能体现

在碾压作业阶段通过架设定位基站，实现压路机厘米级定位，实时获取压路机碾压速度和碾压遍数数据，并通过振动传感器获取压路机振动频率、振动幅度、激振力，用于分析计算压路机作业质量。现场多机械通过协同处理中心实时共享施工数据联机协同，过程数据包括碾压遍数、碾压速度等以路面导航形式通过平板电脑实时共享展示，指导操作人员快速识别欠压或超压区域。

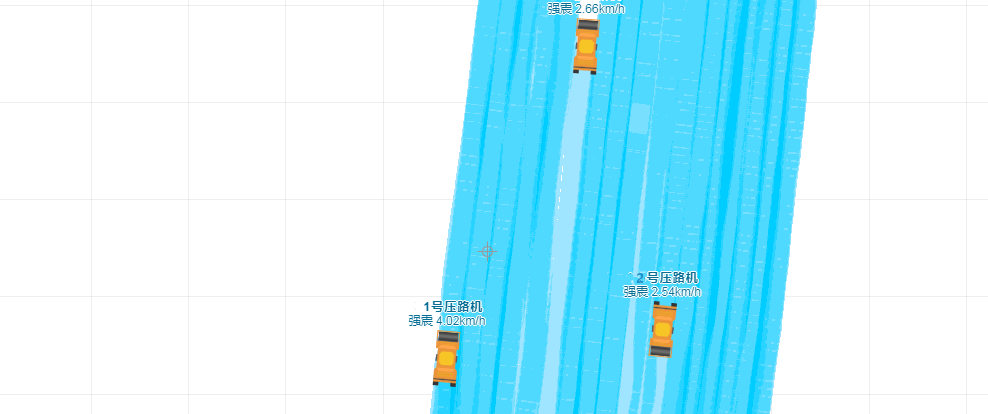

压路机协同碾压作业压实遍数监测导航

系统平台协同作业云图

本文由中科华研(西安)科技有限公司整理提供，转载请注明出处。
