路面摊铺压实质量管控系统

1、系统介绍

路面摊铺碾压在道路工程中有着重要作用，路面压实速度、温度、遍数、机械转换，摊铺温度、速度决定着路面施工质量。但在现场施工中，由于现场工作面大、工艺转换复杂、施工人员水平参差不齐、外界环境影响因素大等问题造成路基压实作业管理难度度，压实质量在施工过程中难以把控。

通过运用物联网、北斗、5G、云计算等新技术，对施工机械进行智慧化改造，通过协同平板和管理后台展示获取分析数据。提供决策依据，在施工过程中把控施工质量，出现问题及时预警及时纠偏，避免事后控制监测中由于工序不可逆造成的大面积返工问题出现。

2、功能价值

（1）现场采集数据，云端分析，将可视化云图实时反馈至驾驶室导航平板，切实指导驾驶员机械作业。

（2）数据采集后经云端计算中心进行分析，多维度、多形式后台展示，提供决策依据。

（3）关联前后场施工，从摊铺到碾压环节初压、复压、终压全过程管控，不遗漏任何一到工序，全方位关联分析，数据分析更可靠。

（4）数据实时上传云端存储，数据可溯源，数据可分类查询并按定制化表格导出，免去大量内业资料，为后续交工乃至运营时出现的问题提供原始数据支撑。

3、系统展示

（1）系统组成

通过对机械智慧化改造，将施工数据上传至云端进行计算、分析，最后通过可视化图像将数据在移动端、PC端进、驾驶室导航平板进行行反馈。

车辆智慧化改造要求：

①安装便捷迅速，不影响施工。

②安装牢固美观，不破坏车身。

③取电安全，有过电保护，不影响车辆用电，不损伤电池。

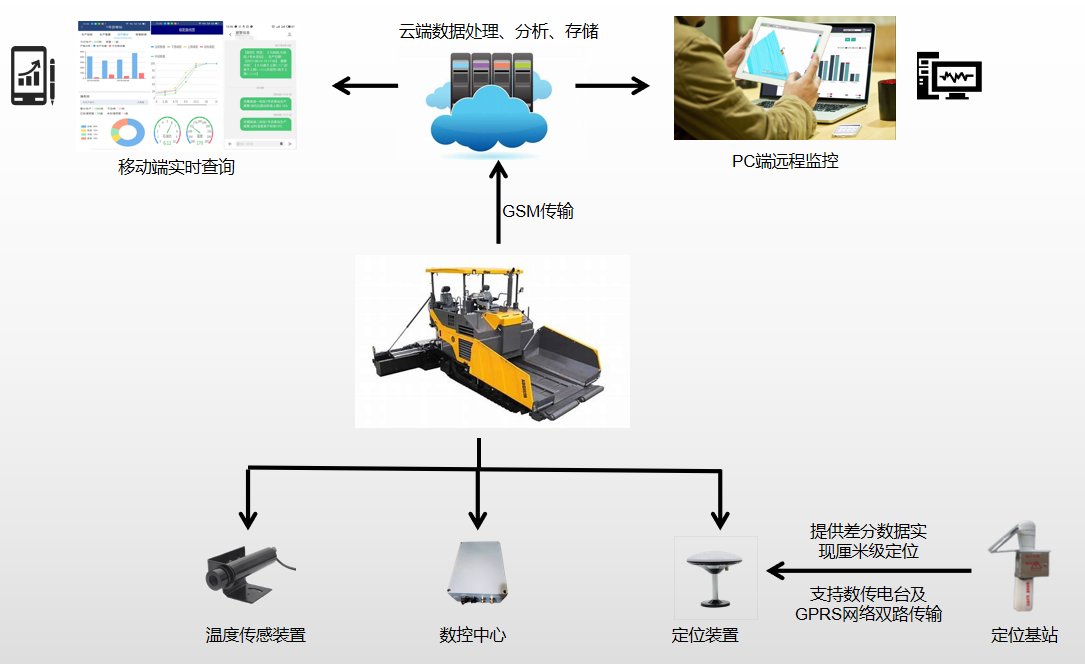

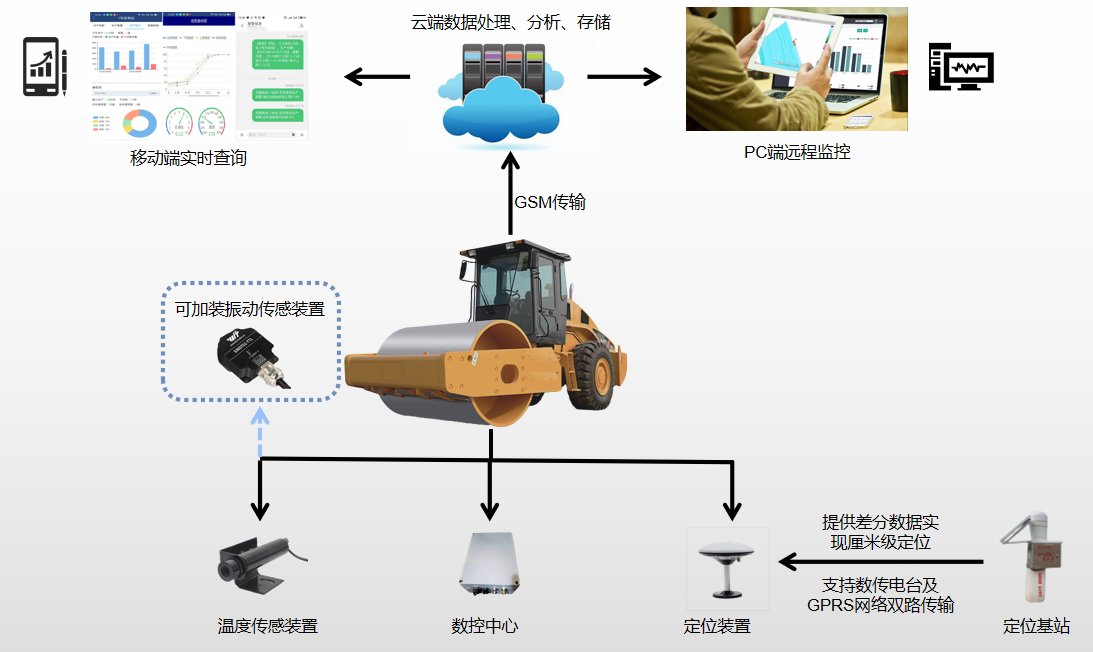

图-智能压实、摊铺系统结构组成

（2）软件展示

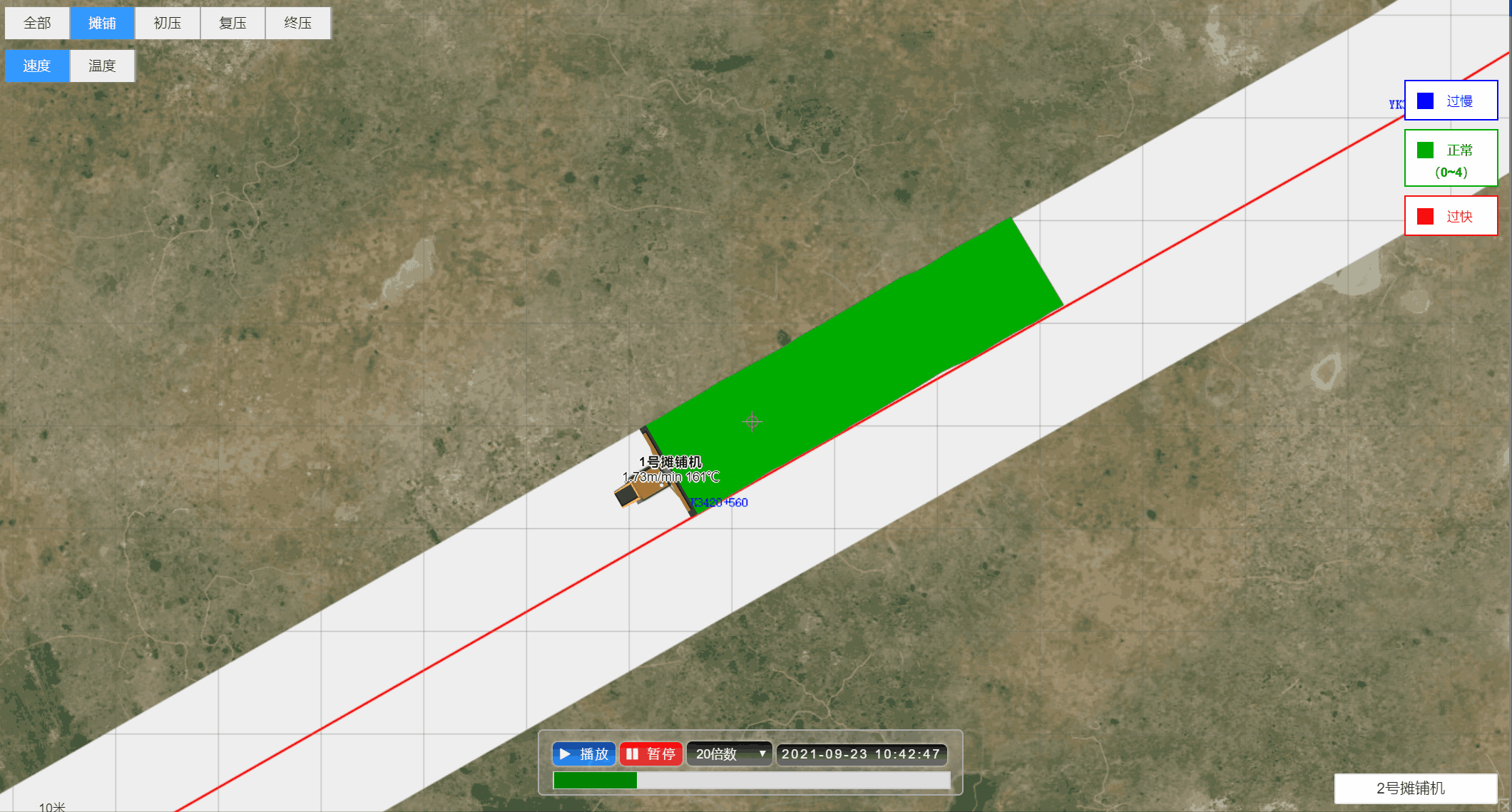

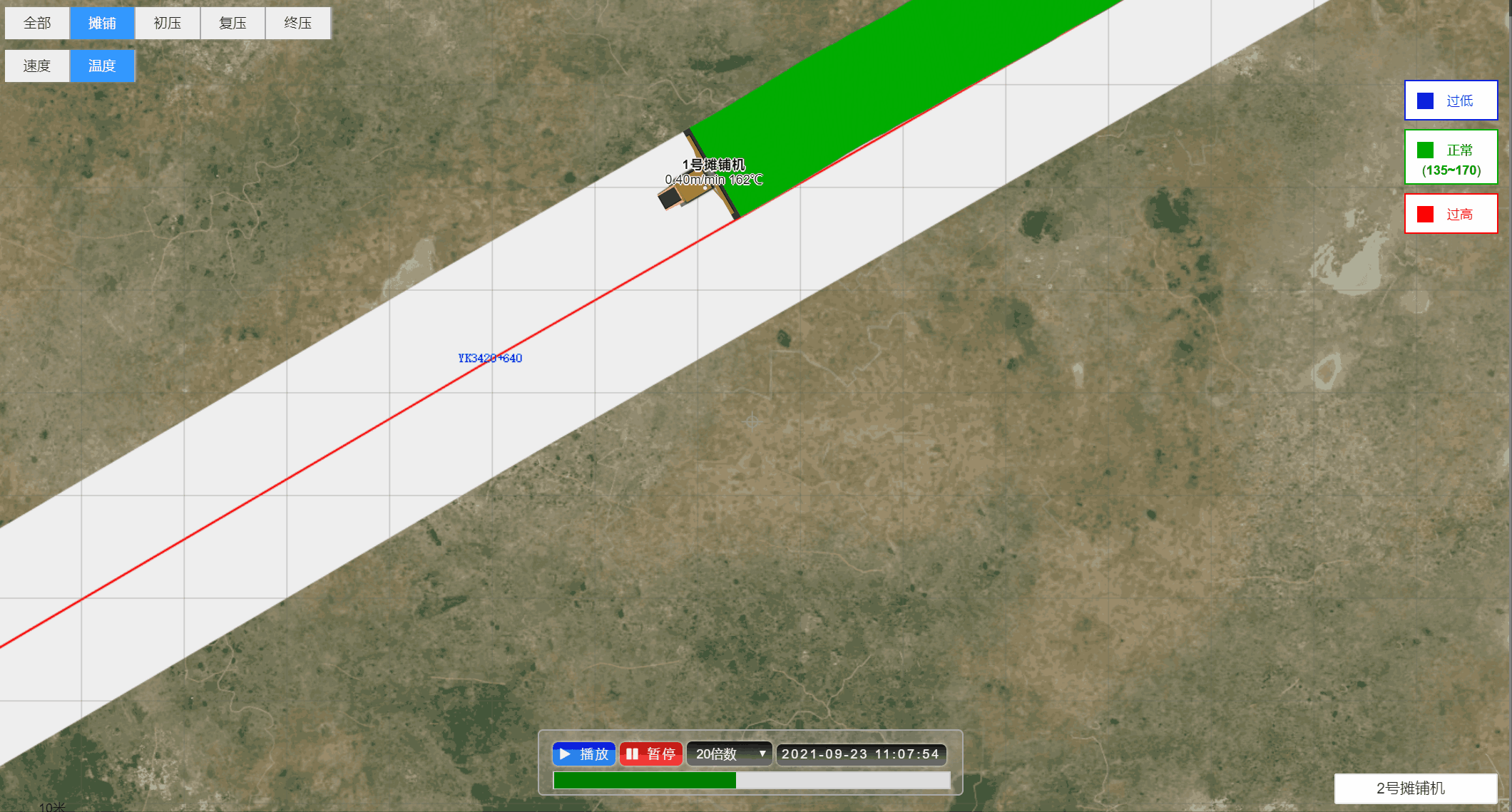

图-路面摊铺速度云图

图-路面摊铺温度云图

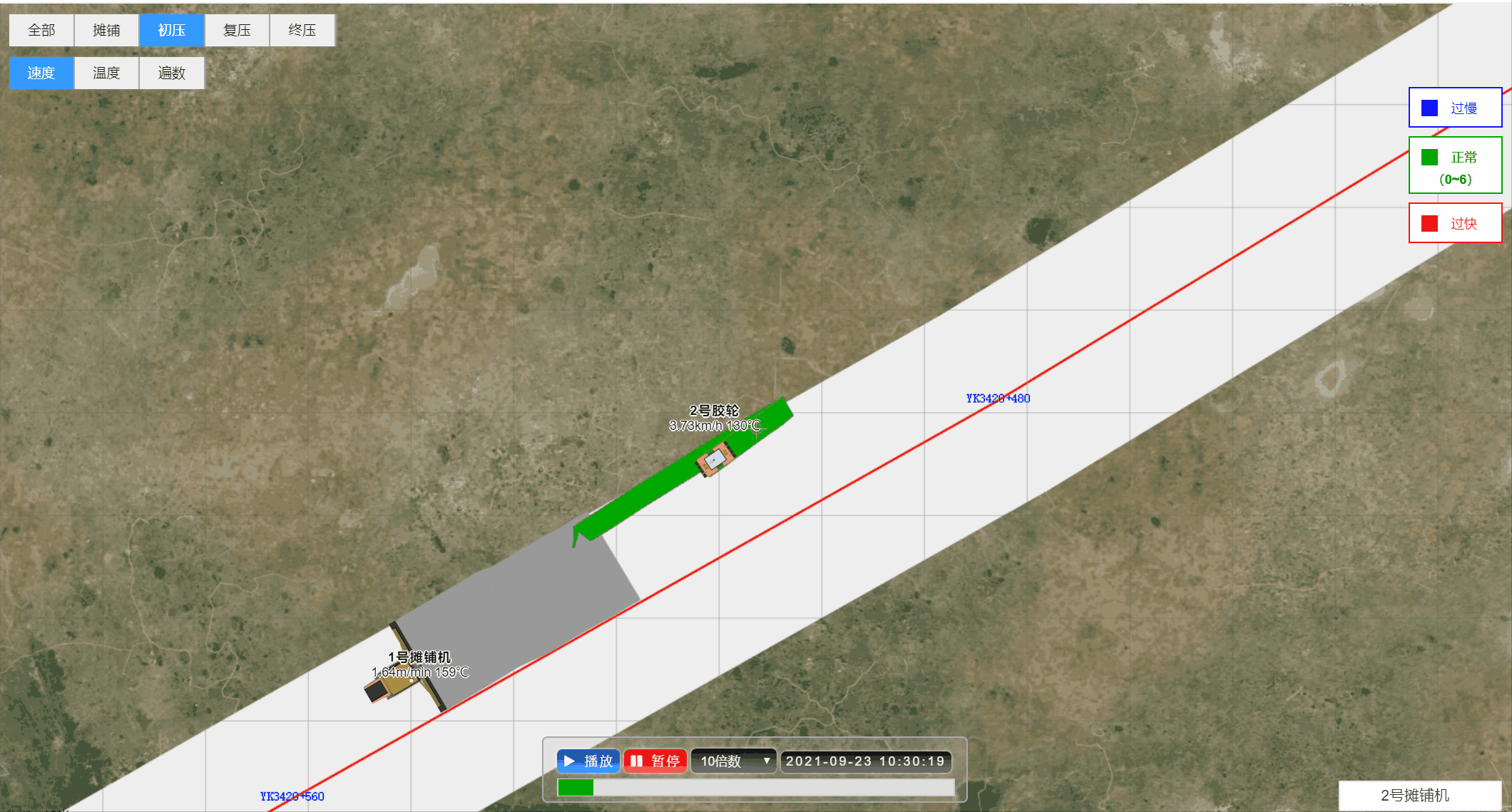

图-路面压实速度云图

图-路面压实温度云图

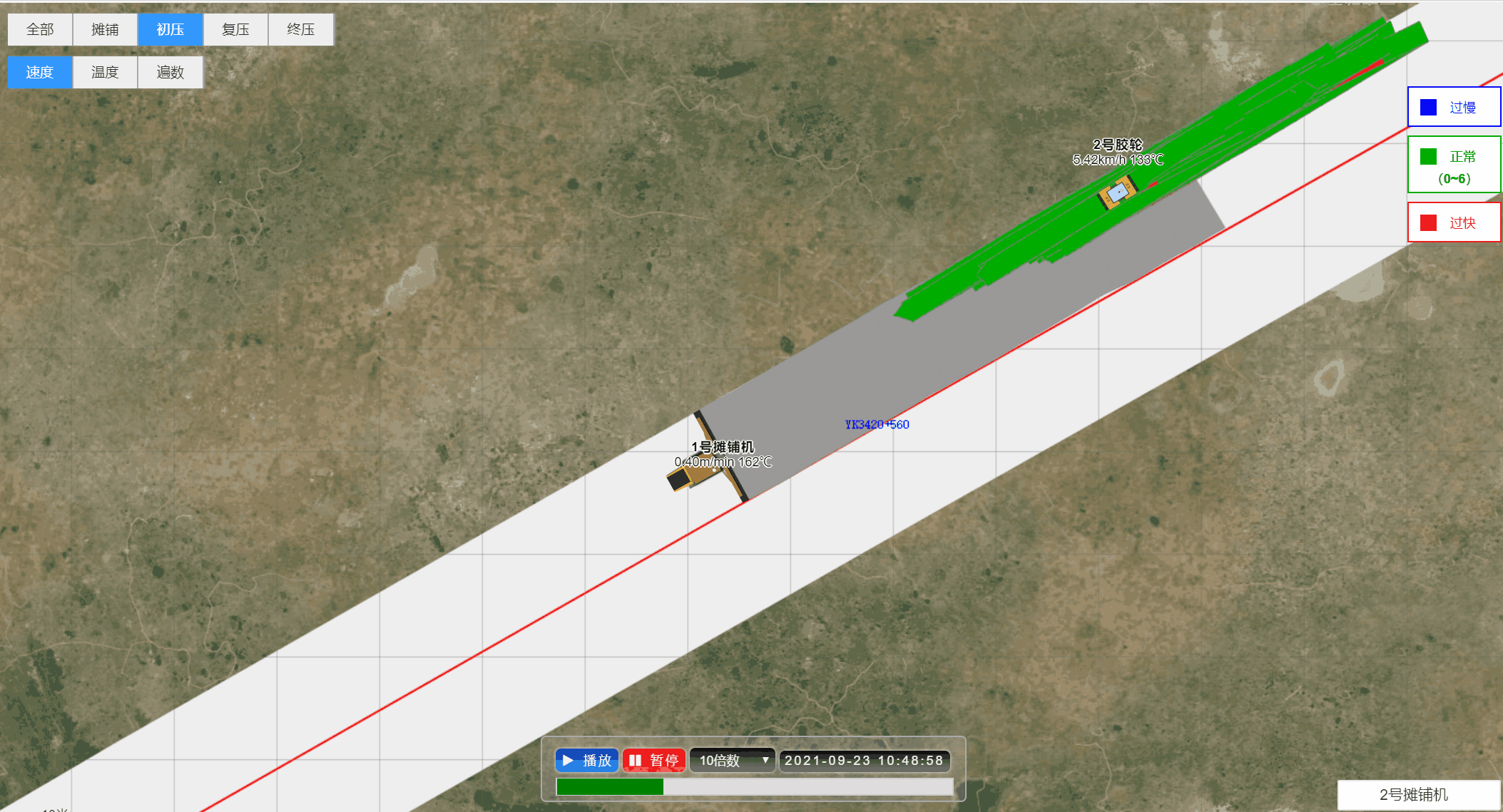

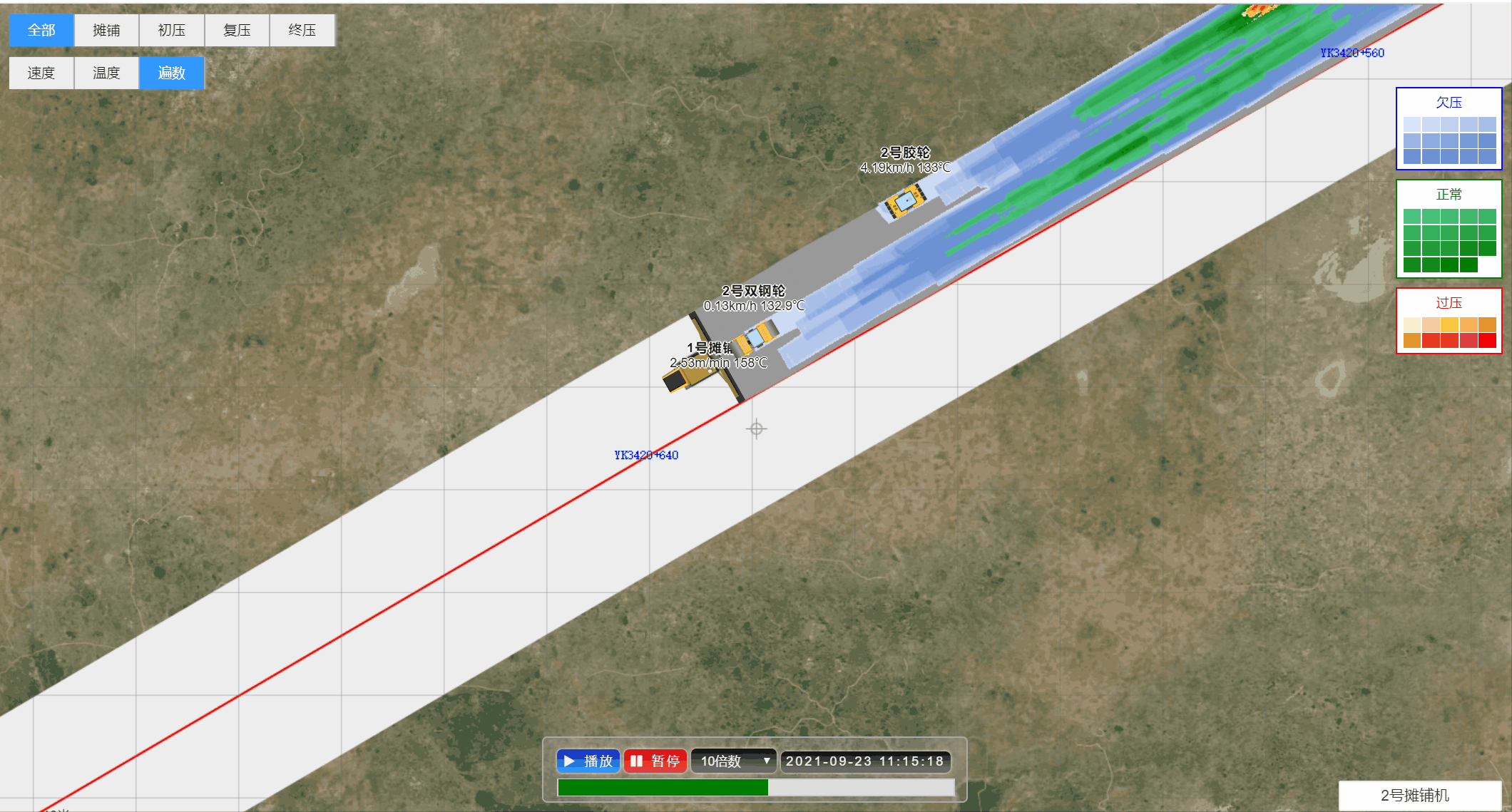

图-路面压实遍数云图

通过查看碾压走势图，能了解当下压实速度和温度变化趋势，以便提醒现场加强质量管控

图-压实质量分析

通过查看摊铺走势图，能了解当下摊铺速度和温度变化趋势，以便提醒现场加强质量管控

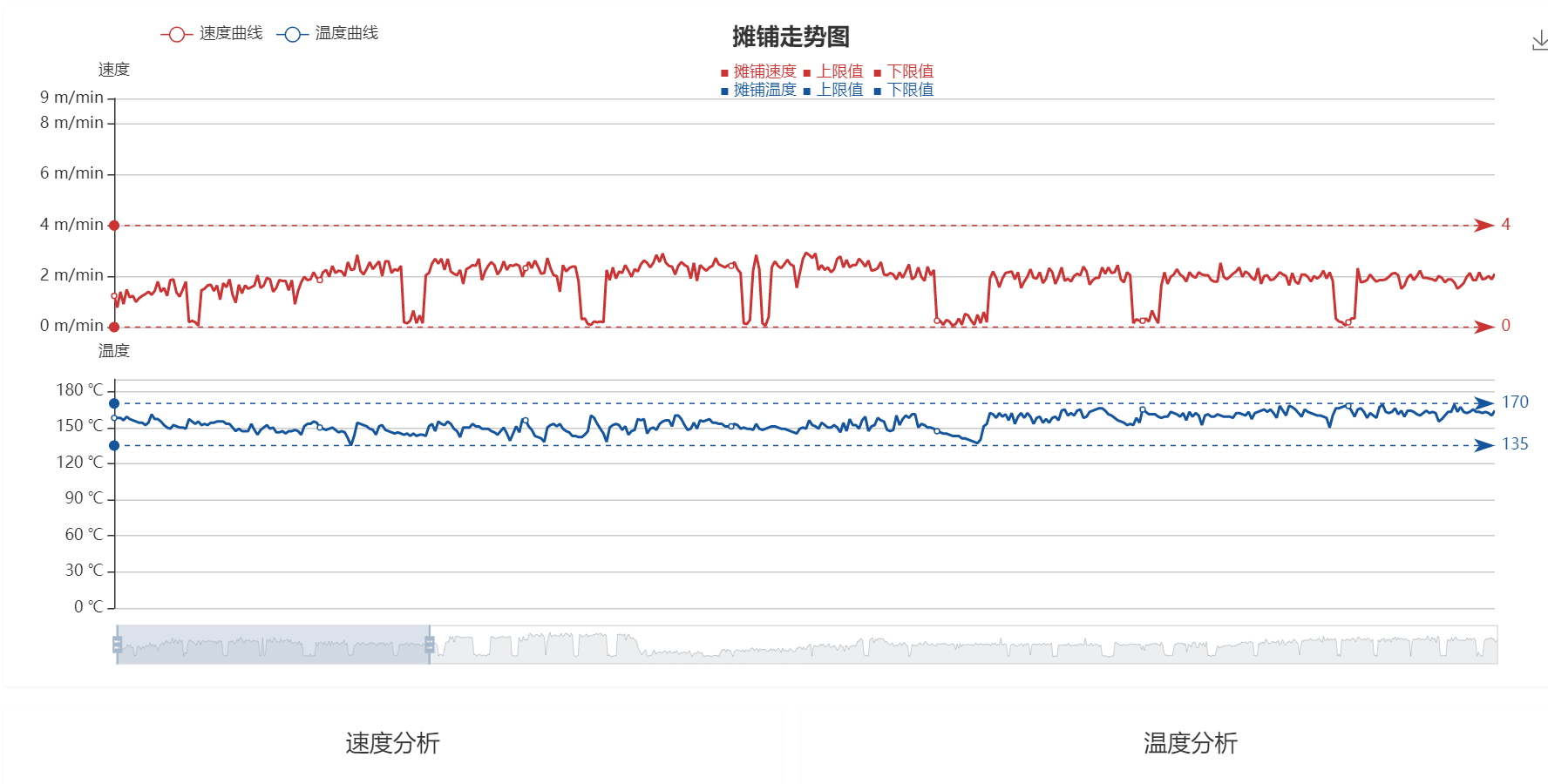

图-摊铺质量分析

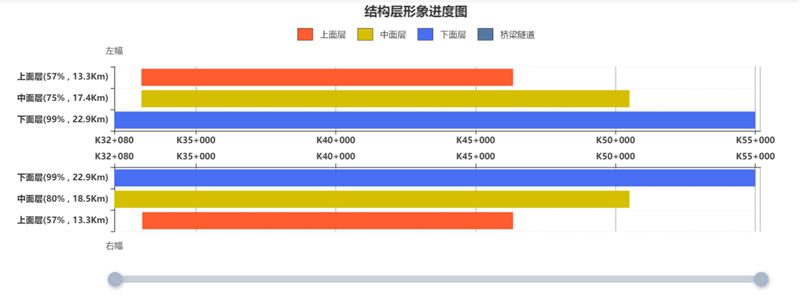

图-通过收集的压实数据自动生成形象进度图

4、系统特点

（1）精准定位

地面卫星基准站系统作为固定站实时为车辆定位模块提供RTK差分数据，保障定位精准度(厘米级)。基站和定位模块之间差分数据传输支持GPRS和数传电台双路传输。不受外界网络环境影响。

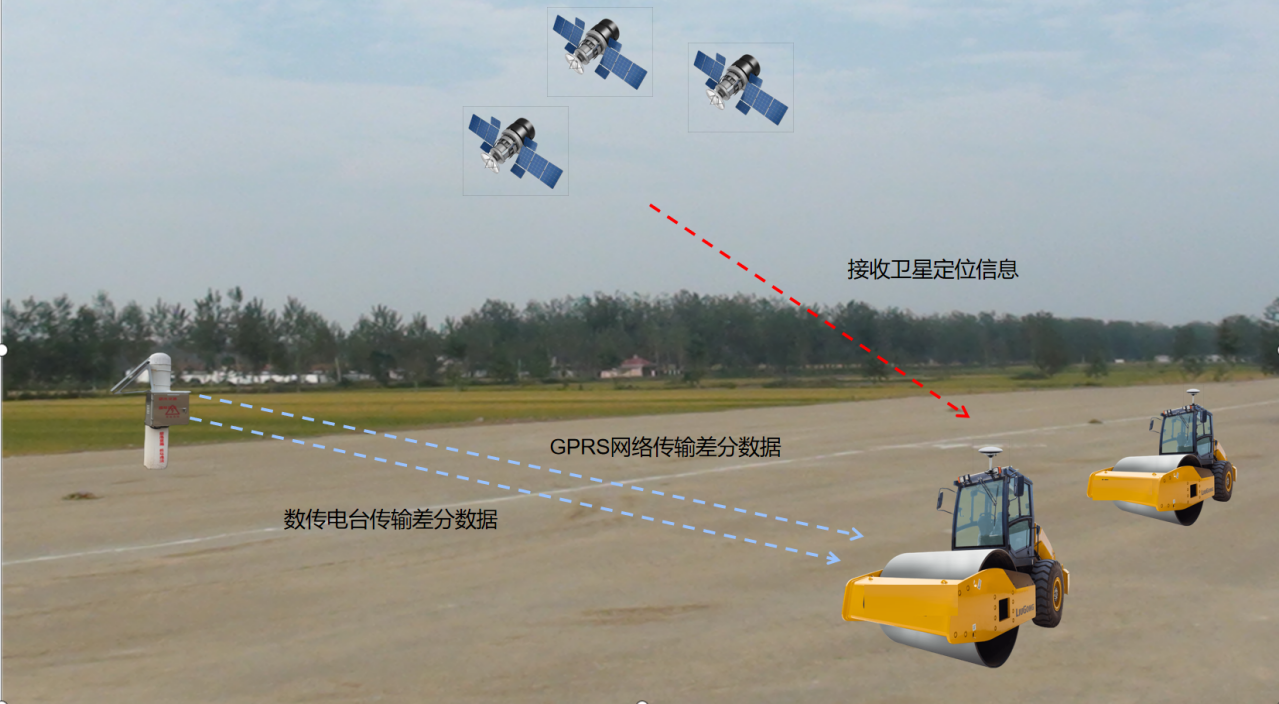

图-RTK数据差分技术示意图

（2）机械协同作业

实时同步其他机械施工数据，驾驶员通过导航协同平板可直观反应出现场所有机械摊铺压实情况，避免过压、漏压情况出现。

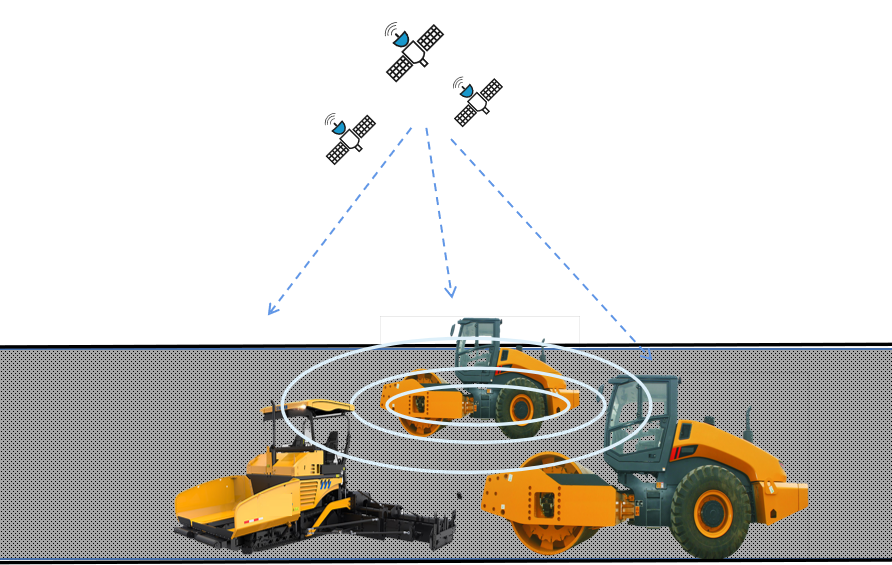

图-机械协同示意图

图-机械协同作业云图

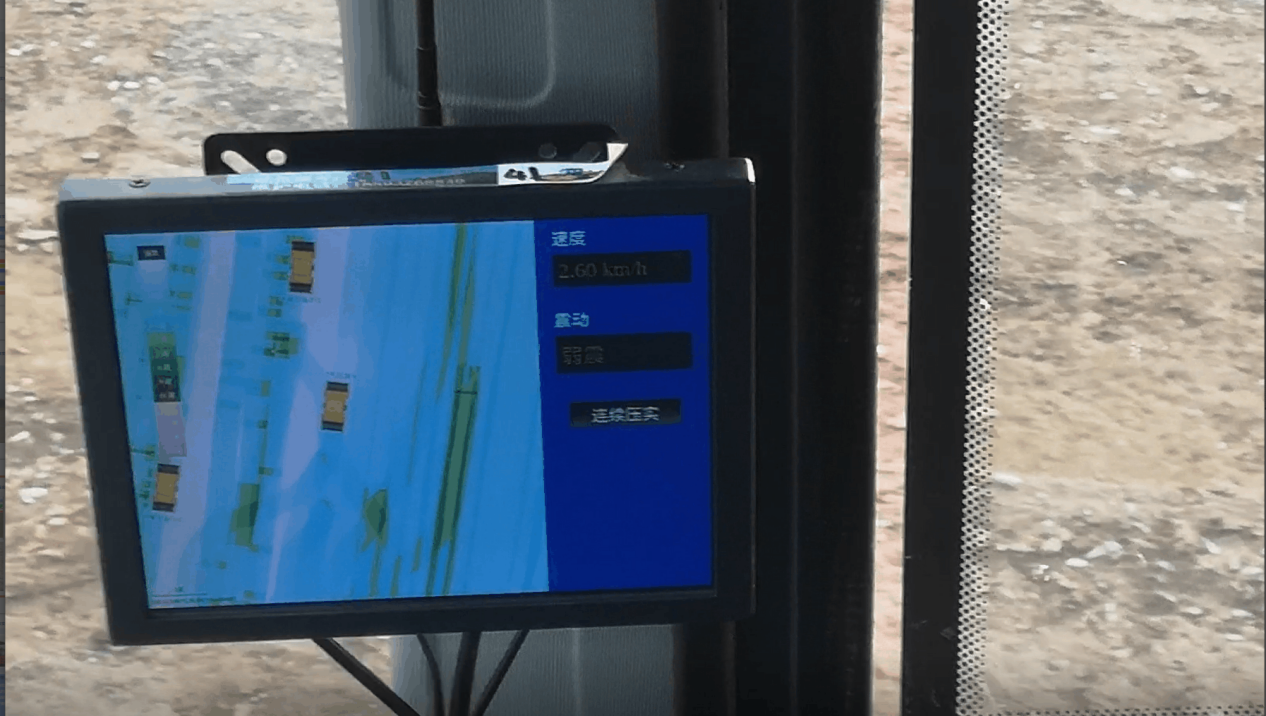

图-现场协同导航平板

（3）可扩展性

①障碍物雷达监测

车载探测雷达及影像系统解决了操作手多有视觉盲区，危险情况不易察觉的问题，影像+声音报警及时提示障碍物信息，减少安全事故的发生。

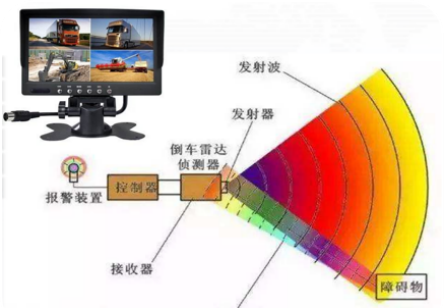

图-雷达监测示意图

②超速报警警示器

针对施工预警情况，通过安装于压路机的声光报警系统实时声光报警更利于操作手感知。

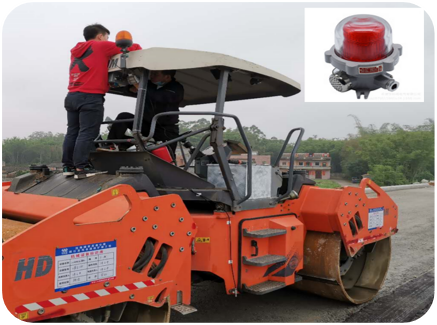

图-现场机械安装声光报警系统

③LED施工数据实时展示

施工车辆车顶安装LED数据大屏，实时将施工数据展示出来，现场管理人员“抬头”即可看到施工数据，极大程度的方便了现场管理。

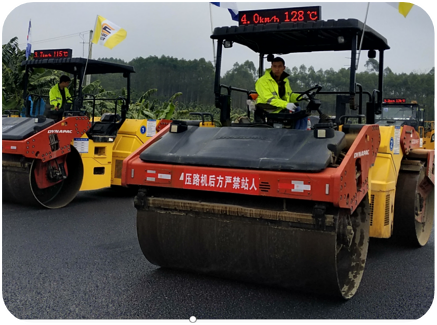

图-LED施工数据展示

④现场气象环境数据采集系统

通过在摊铺机上安装车载气象站，实时监测施工现场气象数据。

既能给管理者实时的现场气象数据展示，又能把环境数据作为施工质量分析的数据支撑。

图-车载气象站及后台气象数据分析



中科华研(西安)科技有限公司依托国内多所交通类及电子信息类高校，针对交通基础建设行业的管理重点、难点问题提供建设、管理、运营养护全生命周期数字化管理解决方案。

主营：拌合站智能监测，混凝土拌合站智能监测，水稳拌合站智能监测，沥青拌合站智能监测，摊铺碾压智能监测，路基压实智能监测，沥青运输车辆智能监测，样品实验智能监测，桥梁智能监测，隧道智能监测，边坡智能监测
