边坡智能化监测系统

作者:小编2023-10-10 10:44:01

边坡智能化监测系统



表面位移监测/内部位移监测



系统概述

   地表位移监测一般选用GNSS,其系统由三大部分组成,包括空间部分、地面控制部分、用户部分。空间部分主要为各轨道平面上的多颗卫星,包括北斗、GPS等。地面控制部分由若干个跟踪站组成,通过各监控站对GNSS的观测数据计算卫星的星历和卫星钟的改成参数等,并利用这些信号,通过解算等进行导航定位等工作。

    内部位移监测不仅能够监测边坡内部的位移变化,更为重要的是可以确定边坡深部尤其是滑动带的位移情况。测点主要布置在存在滑动安全隐患的坡体之内。测点以监测对象等高线具有差异的直线进行均匀分布。通过测得每一处的水平位移量,求出位移曲线,便可知道每一位置出的水平位移量。深部位移监测使用导轮式固定测斜仪。


    边坡自动化监测是边坡安全掌握及其支护结构维护决策系统的支撑条件之一。建立结构健康监测系统的目的在于确定边坡结构的安全性,监测支护结构的承载能力、运营状态和耐久性能等,对边坡稳定性进行有效监控,修正在施工过程中各种影响支护结构的参数误差对支护结构的影响,确保支护结构运营期间满足安全要求。

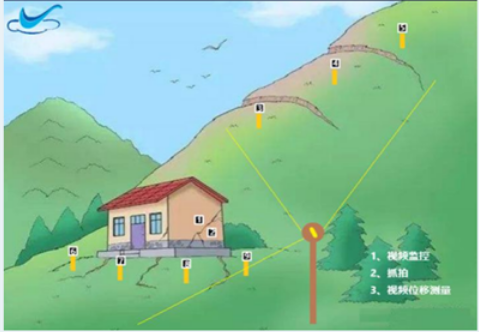

边坡智能化监测系统(图1)

系统特点



1综合定位

采用北斗、GPSGLONASS三系统综合定位。

2 数据精准

水平位移和垂直位移定位精度都在1mm以内。

3毫米级定位

先进的板卡技术和大数据处理技术的完美结合。

4连续监测

不间断地监测结构状态,力求获取的公路边坡健康信息连续而完整。

5提高效率

可省去在监测过程中的人工测量,缩短人工工作时间,提高工作效率。
