隧道围岩监控量测系统

1、系统概述

   通过外业智能采集终端及配套软、硬件，建立与量测仪器，如水准仪、全站仪、测斜仪等；及各种传感器，如轴力计、水位计、压力盒等的无线连接(蓝牙等)，自动采集原始数据，并实时进行分析计算，现场实时给出量测成果及超限提示。测量完成后，成果数据将通过移动网络（4G、LoRa、NB-IoT等）实时上传到数据服务器。

回到办公室后，现场量测人员及监管人员均可通过登陆交互平台，直接导出所需的原始数据和成果报表，成果报表包含相关规范要求的标准格式的日报、周报、月报等，且支持自动生成回归预测曲线。同时报表格式及输出内容均可按各项目要求定制。

以上，整个外业数据采集及处置过程，在未授权状态下，人工无法对数据做任何编辑。

2、系统原理

   地下工程监控量测智能平台系统基于物联网、三维、传感等技术的综合应用，针对施工单位、监理单位及建设单位等不同层级参与方对管理项目监测信息的不同关切，提供一套完整、高效、智能的平台级系统解决方案。在提高现场作业效率的同时，保障数据真实性、准确性、及时性，达成施工过程规范管理、安全风险预警管控、数据信息智能共享的目的。

图-系统结构图

3、系统介绍

   系统为工程各级参与方提供基于网页的应用平台。平台以丰富的图表、曲线等形式提供各项目的工程信息、量测数据、量测成果、分析报表、分级报警、报警处置等内容，且用户可根据需要自定义报警上、下限阈值及报警级别。平台风格可根据项目要求进行定制，且支持中、英文版本自由切换，适用于海外项目(如印尼雅万高铁等)。

图-电脑端数据展示

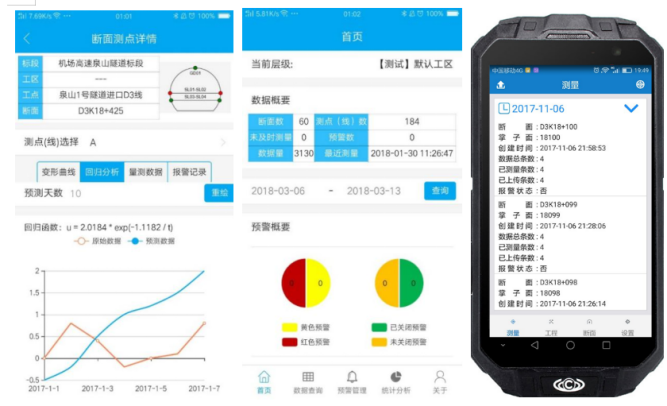

图-手簿数据展示

4、系统特点

（1）数据真实可靠。在现行方式下，每天最多进行1-2次采集，且整个过程由人工采集、记录、计算、绘制报表，无法保证数据的采集频次、真实性及实时性。自动采集的应用杜绝了人工干涉，实现了数据的连续采集，保障了数据的真实可靠及实时远程管理应用。

（2）现场监测队伍将系统采集的数据和第三方监测数据的进行比对验证，证实采集的数据符合误差要求，准确可靠。

（3）节约成本。自动采集应用，可使整个监测队伍减少1名现场量测人员。同时，自动采集盒可重复安装使用，在多个项目上延续。

（4）显著减少内业工作量。内业报告及图表由系统自动绘制并生成，无需人工抄录数据或计算，大大降低了内业工作强度。

（5）保障量测人员安全。量测人员无需到现场，也就无需往返涉足支撑，完全杜绝了现场作业的潜在安全风险。

（6）可扩展性强。每个采集盒可接入最多32个量测点，并可扩展到其他应变、位移、压力、振动监测项次上，如锚杆监测等，有很好的扩展性。

（7）兼容性强。兼容市场主流测量仪器。
