强PDS300桩机智能监测系统

1、系统概述

   通过采用北斗卫星定位技术、IOT、云计算、大数据等手段，机械加装物联网传感设备的方法。解决桩基施工过程中放样费时费力、现场环境干扰大、施工质量、进度把控难、质量追溯复杂等问题。

系统功能如下：

（1）厘米级定位夯锤和机身的水平位置、高程及方向（水平精度 0.8cm+1ppm 、高程精度1.5cm+1ppm）。

（2）实时采集厘米级成桩深度、沉管时间、成桩时间、沉桩电流、持力层电流、桩塔倾斜度、反插次数、碎石灌入量、充盈系数、留振。

（3）显示能够中英文切换。

2、系统原理

（1）数据收集：在桩基施工机械（柴油锤击打桩机、管桩机、旋挖钻机、长螺旋桩机）上加装不同传感设备，通过有独立计算功能的中央控制器收集传感器设备数据，通过GPRS网络传输至云端计算中心，经过对数据分析处理，以简介易懂的图表反馈至客户端，实现远程控制。

（2）设备定位：在设备上安装定位天线，接收北斗卫星信号。配合地面基站基站差分信息传输达到精准定位的目的。解放测量人力资源、工序顺畅衔接、提高工作效率。

图-系统结构图

3、系统介绍

通过后台统计，可实时查看成桩数据，能直观反映出施工进度。

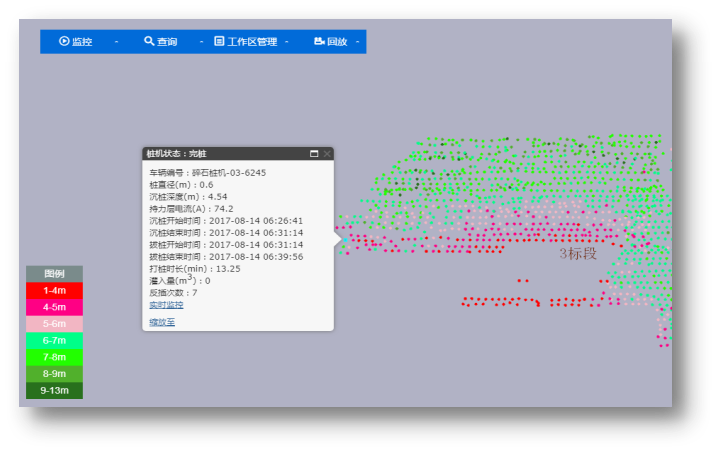

图-系统后台展示

4、系统特点

（1）成桩全过程监测，改变传统结果检测方式。

（2）成桩过程多方位监测，以最全面、真实的数据为质量控制提供支撑。

（3）实现施工数据的精准回溯。

（4）现场实时报警，根据客户标准提供平台报警。

（5）自动分析潜在问题桩，为质量检测提供参考。

（6）为BIM平台提供数据支持。

（7）无需人员值守，自动采集数据并上传，不影响正常施工。

（8）全程无需人员介入，最大限度降低人为干扰导致的数据偏差。

（9）全程实现自动化、智能化。

（10）系统可根据需求定制工作统计报表及分析报告。

（11）安装简单无需焊接，安装过程1小时以内。

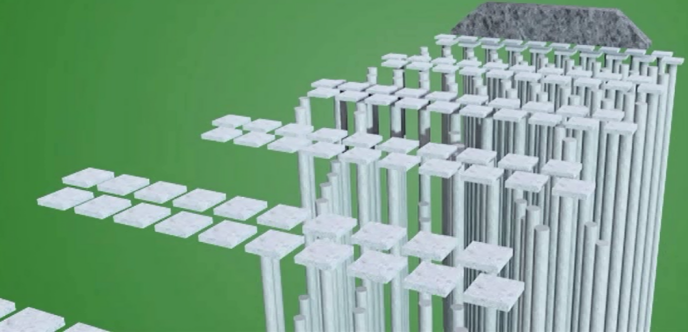

图-BIM集成后效果展示

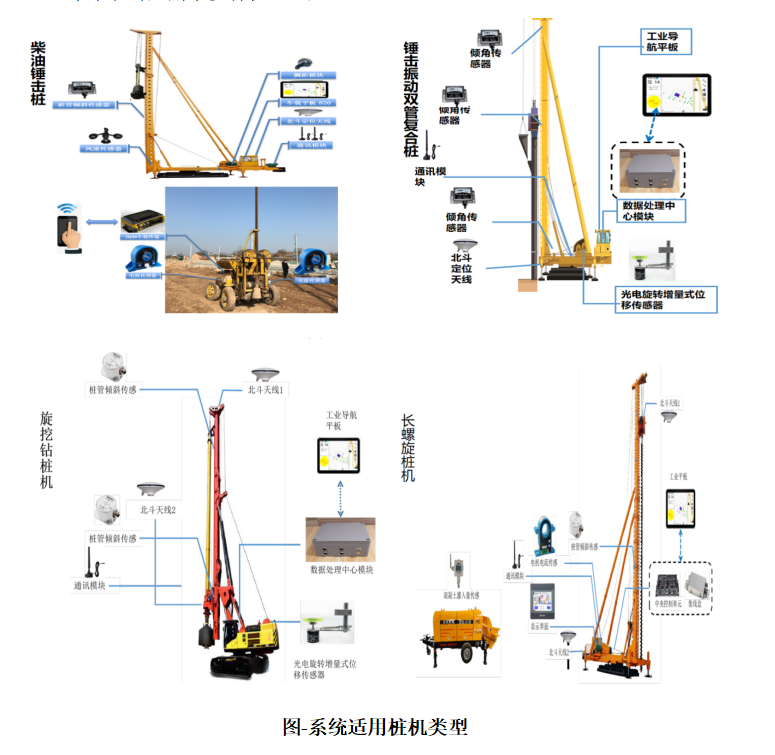

本系统可应用于多种桩基础施工：
