孔道压浆数据采集管理系统

1、系统概述

搅拌桩、锚杆压浆、预应力压浆等施工技术在公路、铁路、机场、水利、建筑等工程中得到广泛的应用，水泥灌浆施工质量的好坏，直接关系到整个工程施工质量。水泥灌浆属于隐蔽工程，事后检测、返工难度大。常用管理水泥进货量的方式，控制水泥灌浆量，由于种种原因，实际上无法做得有效的控制。

  为切实有效的控制水泥灌浆工程的施工质量，工程建设单位可以采用物联网技术，对灌浆机进行联网管理；采用信息化管理手段，对灌浆时间、灌浆压力、灌浆流量以及水灰比等生产数据进行实时监控，达到事先预控、事中监控、事后分析的管理目标。

  采用信息化技术加强施工管理，是质量安全技术管理的理念创新，完全符合施工标准化活动精神。

远程监控保证数据真实，双份存档。超限报警，及时闭环处理。定制化表格，减轻现场人员资料压力。

2、系统原理

依托物联网， 结合现场智能压浆系统或状态量监测设备的数据采集功能和数据管理系统平台于一体，全天候对智能压浆设备进浆压力、返浆压力、注浆数量、保压时间等数据实时采集，通过网络实时上传到服务器进行数据分析、处理，实现压浆全过程监控。

实时监控灌浆状态，数据远程备份存储、数据资料整理，形成各种工程数据报表､质量分析表、及相关质量曲线等工程图表，提供现场施工的违规报警、施工进度及质量预警、变形抬动超值预报警等，从而达到灌浆施工的事先预控、事中监控、事后分析管理目标。

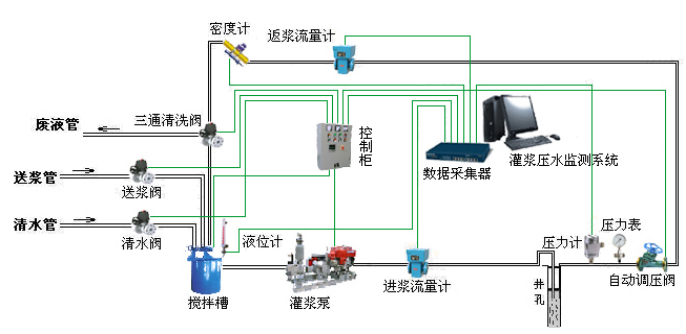

【系统结构图】

3、系统介绍

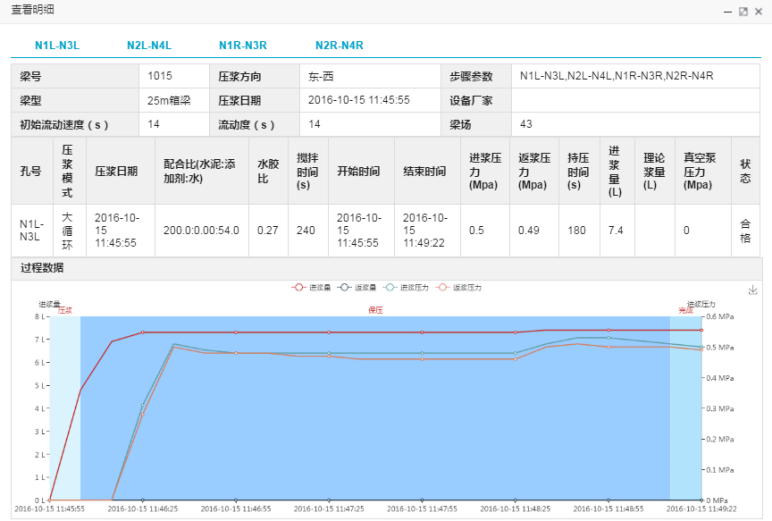

【数据查看界面】

4、系统特点

采集试验编号、试验人员、试验日期、试验设备、屈服荷重、抗拉荷重、伸长值、冷弯、后距、屈服强度、抗拉强度、原始曲线等数据，同时要求上述数据配套有手机APP数据展示。
